Koaxiálne káble pre anténne a satelitné rozvody
Koaxiálny kábel prenáša vysokofrekvenčný signál medzi anténou a prijímačom. Zásadný je pri ňom útlm – teda koľko signálu sa cestou stratí – a kvalita tienenia, ktorá rozhoduje o odolnosti proti rušeniu z okolia. Lacný kábel s riedkym opletením dokáže znehodnotiť aj výbornú anténu.
Ako sa káble líšia

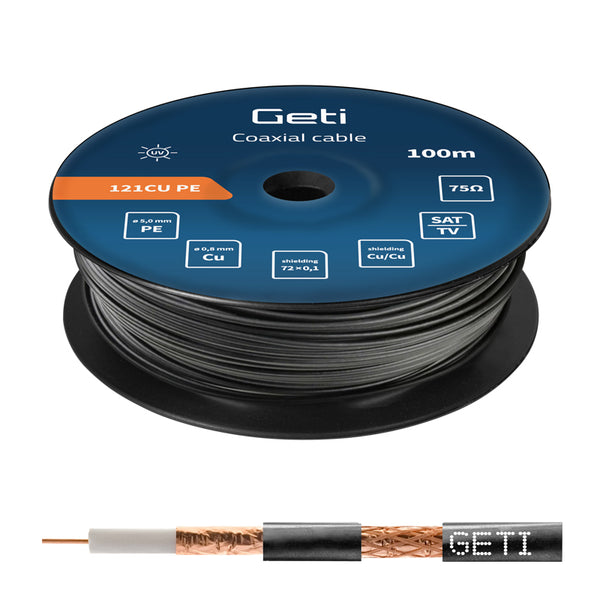

- Plášť PE, alebo PVC – čierny polyetylénový plášť je určený na vonkajšie vedenie a znáša UV žiarenie aj mráz. Vyhotovenie PVC patrí do interiéru a do chráničiek.

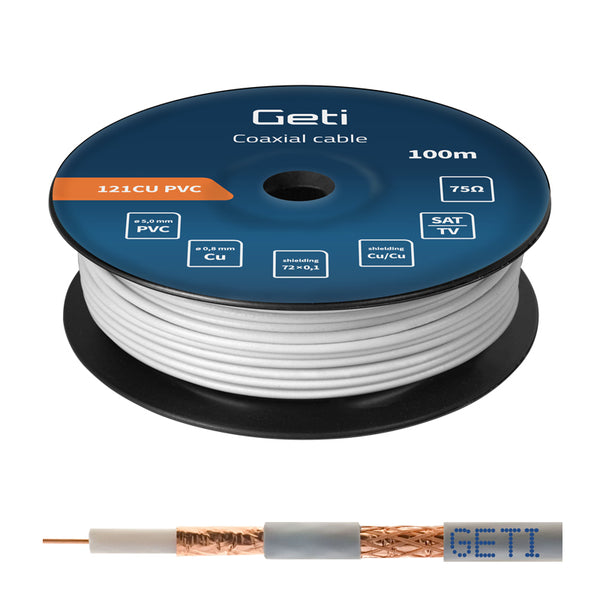

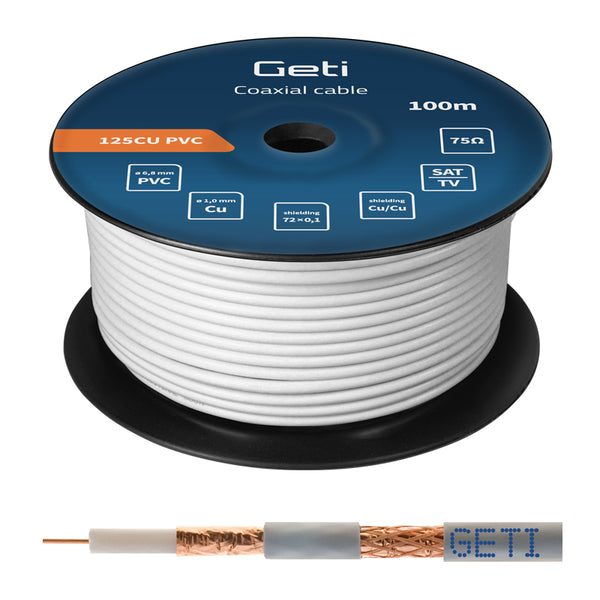

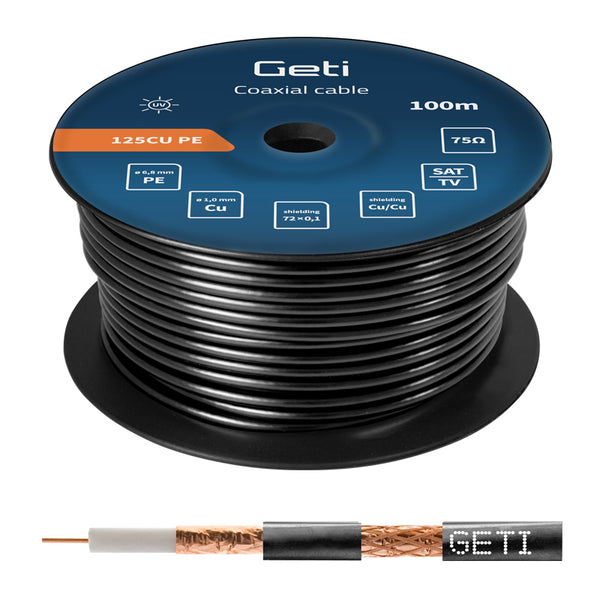

- Priemer – hrubší kábel má nižší útlm. Rad 125 s plášťom okolo 6,8 mm sa hodí na dlhé trasy, subtílnejší rad 121 s plášťom 5 mm sa lepšie vedie v úzkych priestoroch.

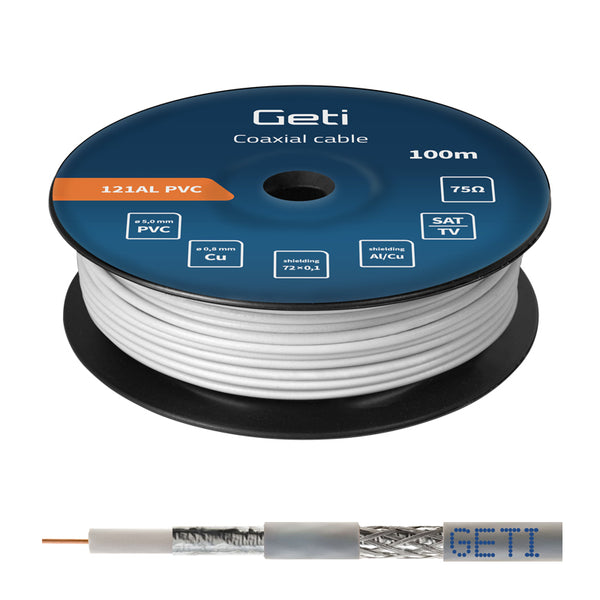

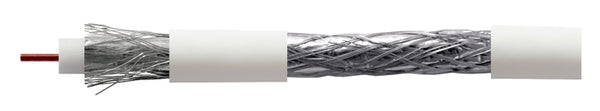

- Tienenie – označenie CU a AL rozlišuje materiál tienenia: pri variante CU je opletenie aj fólia medené, pri AL je fólia hliníková. Stredový vodič je pri oboch z medi.
- Balenie – cievky po 100 m a 300 m na celý rozvod, alebo metráž na jednotlivé zvody.
Časté otázky
PE, alebo PVC plášť?
Vonku vždy PE. PVC na slnku tvrdne a praská, takže sa vonkajší zvod v takom vyhotovení po pár rokoch začne správať nepredvídateľne. Vnútri budovy je PVC v poriadku a lepšie sa s ním pracuje.
Koľko metrov kábla ešte signál unesie?
Útlm sa udáva v decibeloch na 100 m a s frekvenciou rastie – na hornom okraji UHF je niekoľkonásobne vyšší než na dolnom. Pri bežnom anténnom rozvode v rodinnom dome rozdiel nespoznáte, pri stometrových trasách a satelitných frekvenciách už áno a je namieste siahnuť po hrubšom type.
Prečo je dôležitá impedancia 75 ohmov?
Celý reťazec od antény po prijímač je na túto hodnotu navrhnutý. Kábel s inou impedanciou – napríklad päťdesiatohmový z rádiotechniky – spôsobí odrazy signálu a zhorší príjem, aj keď konektory mechanicky sadnú.
Aký polomer ohybu kábel znesie?
Pri tenších typoch okolo 25 až 50 mm, pri hrubších aj 70 mm. Ostré zalomenie trvale zmení geometriu kábla a útlm v tom mieste vzrastie bez toho, aby to bolo zvonku vidieť.
