Najrozsiahlejšia časť sortimentu súčiastok. Konektor rozhoduje o spoľahlivosti celého spoja – zle zvolený typ alebo nedolisovaná dutinka sa zahrievajú a bývajú najčastejšou príčinou poruchy, aj keď je zvyšok zapojenia v poriadku.

Čo kategória obsahuje

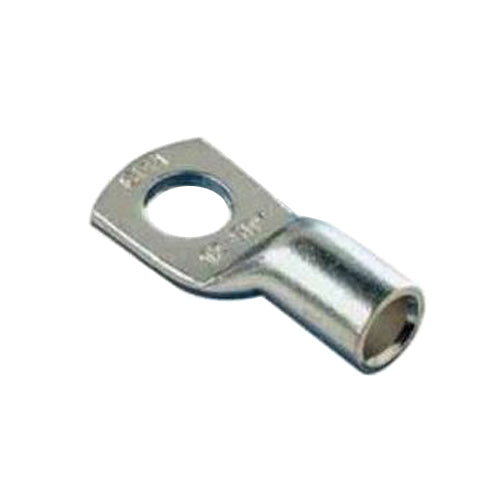

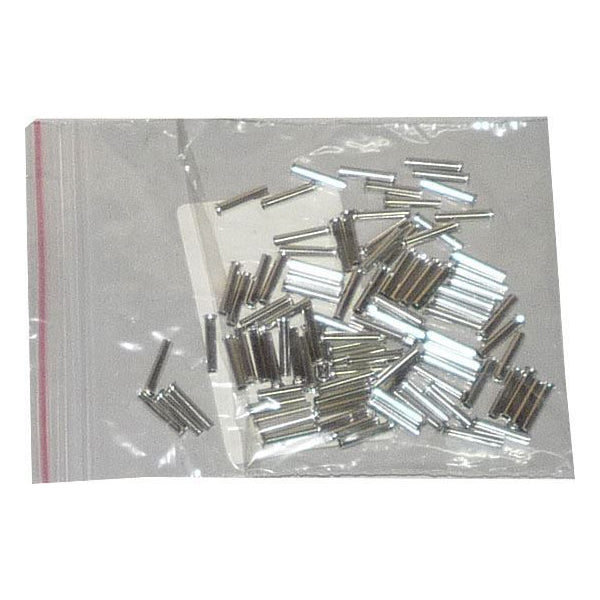

• Konektory faston, očká, vidličky, dutinky – lisované spoje pre vodiče v rozvádzačoch a spotrebičoch.

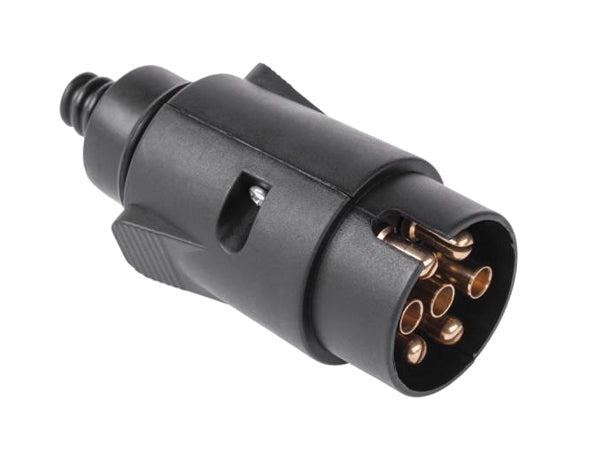

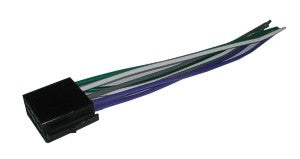

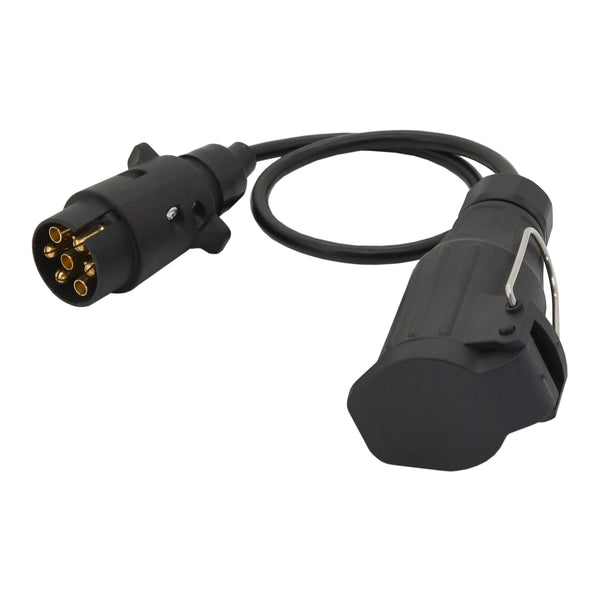

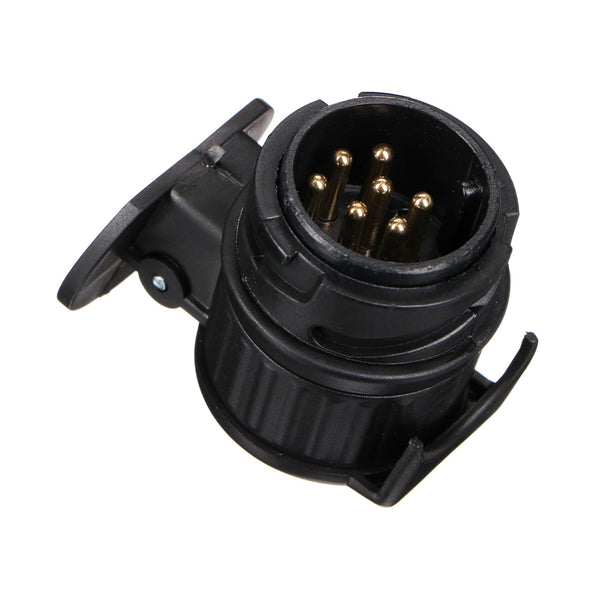

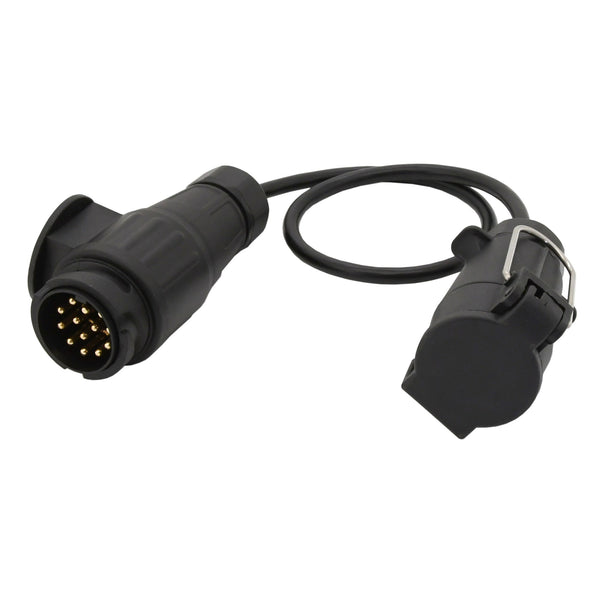

• Autokonektory – konektory a puzdrá pre automobilové rozvody.

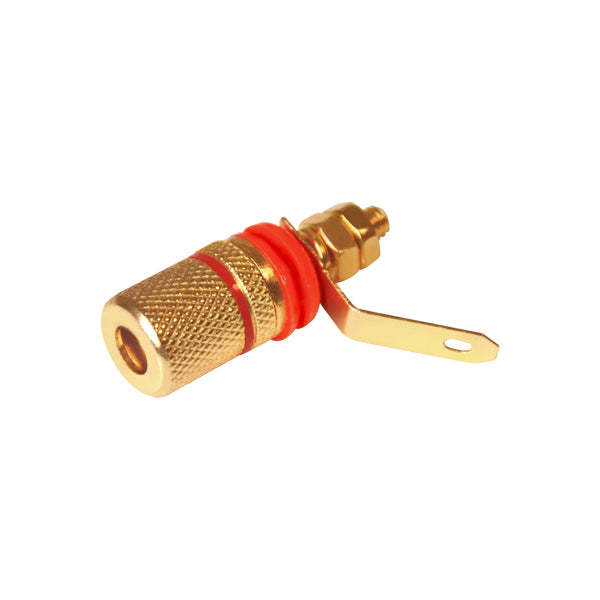

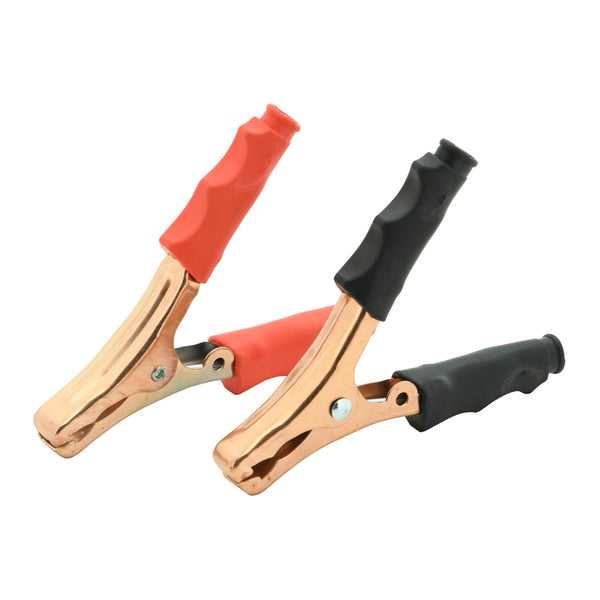

• Banániky, krokosvorky – prepojenie meracích prístrojov a laboratórnych zdrojov.

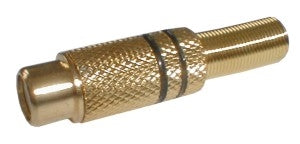

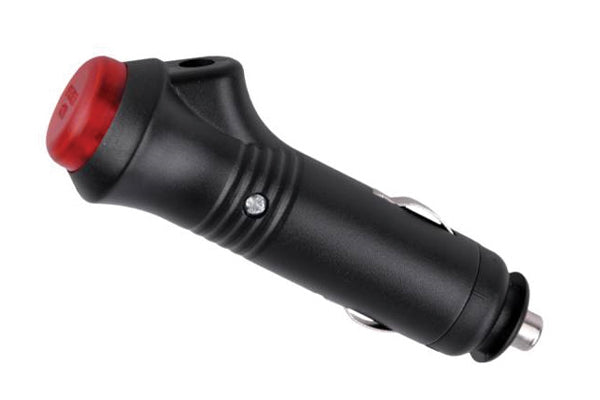

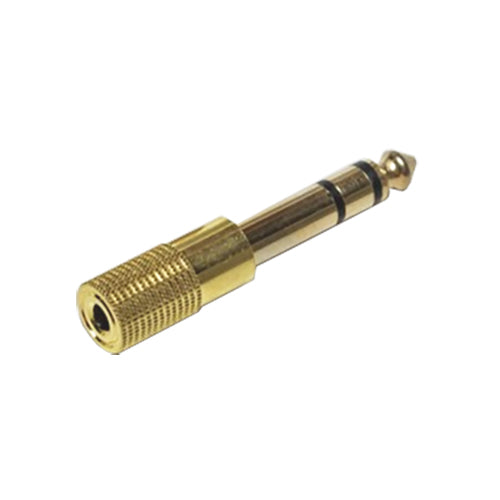

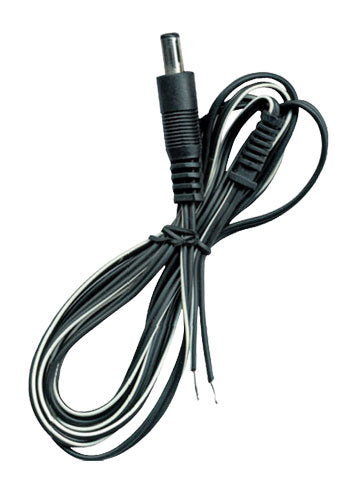

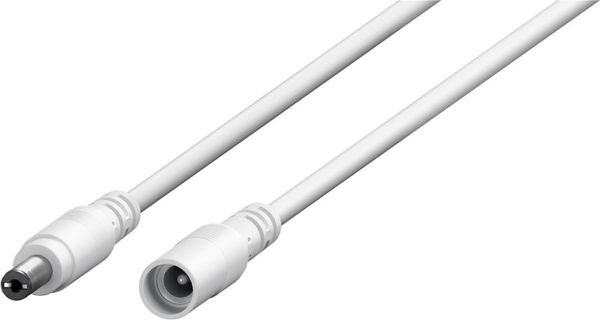

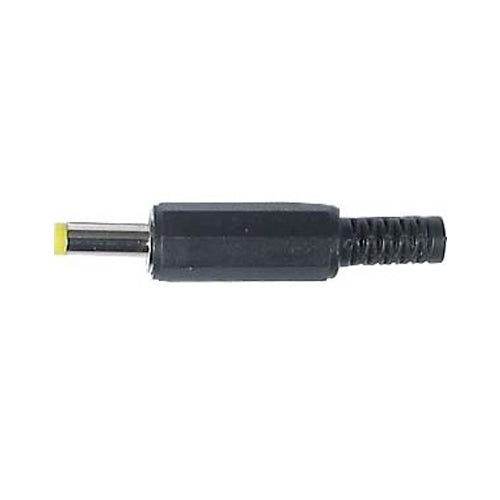

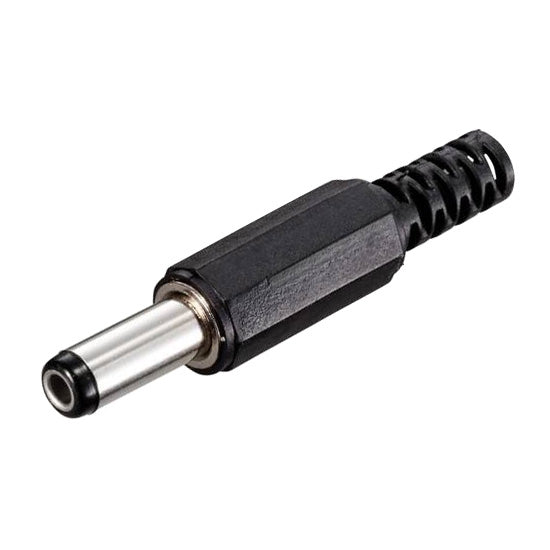

• Napájacie konektory DC, Konektory a zdierky Jack a Konektory a zdierky CINCH – napájanie a audio prepojenie.

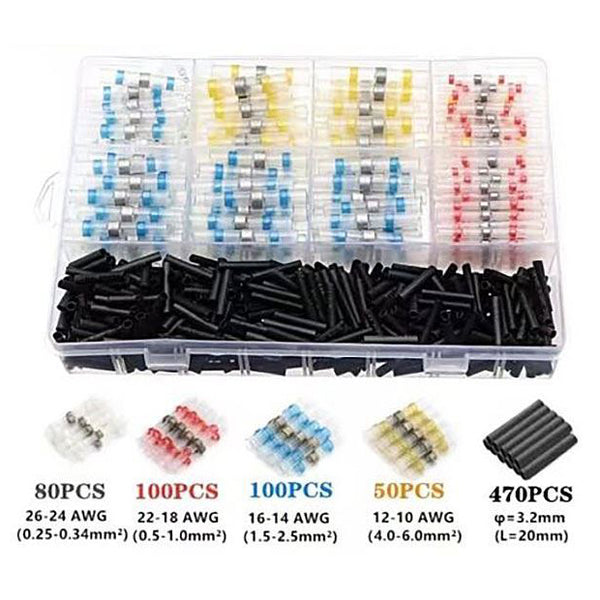

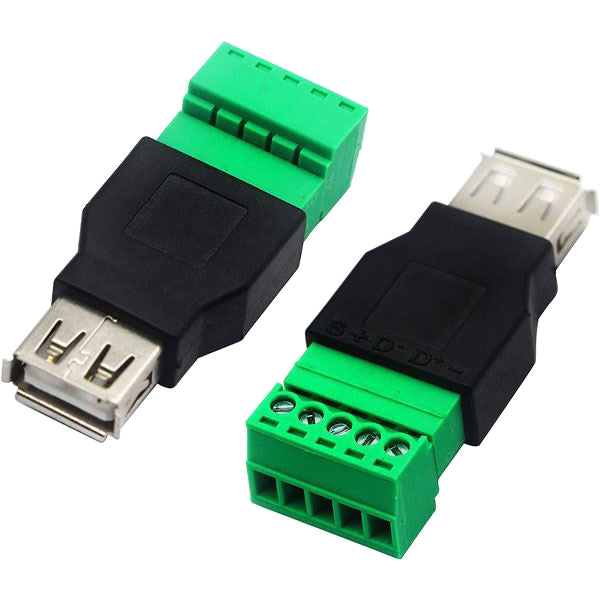

• Redukcie, spojky a Puzdrá a držiaky batérií.

Na čo sa zamerať

• Prierez vodiča – dutinka aj faston sa volia podľa prierezu v mm² alebo podľa AWG; voľný spoj iskrí, tesný sa nedá nalisovať.
• Prúdová zaťažiteľnosť – konektor musí zniesť prúd obvodu s rezervou.
• Správne náradie – lisovacie kliešte zodpovedajúce typu konektora sú podmienkou spoľahlivého spoja.

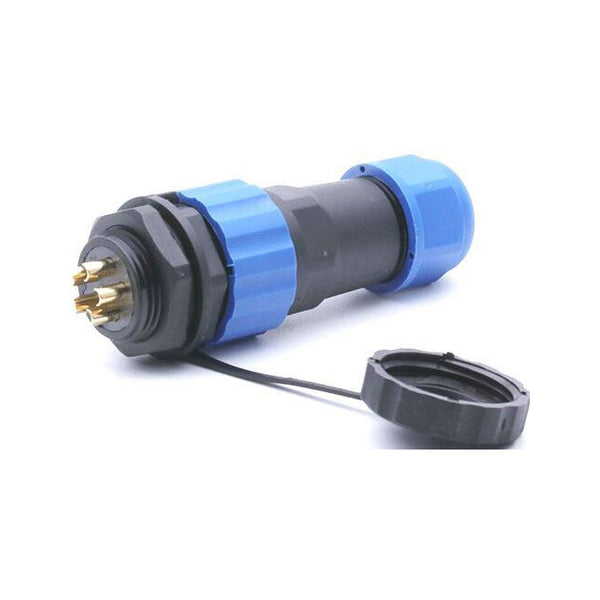

• Prostredie – do vlhka a von voľte vyhotovenie s tesnením a zodpovedajúcim krytím.

Časté otázky

Dajú sa konektory len zatlačiť kliešťami?

Nie. Univerzálne kliešte spoj len stlačia, ale nevytvoria správny tvar. Lisovacie kliešte pre daný typ konektora zaistia plynulý prechod a mechanickú pevnosť, čo je pri prúdovo zaťažených spojoch zásadné.

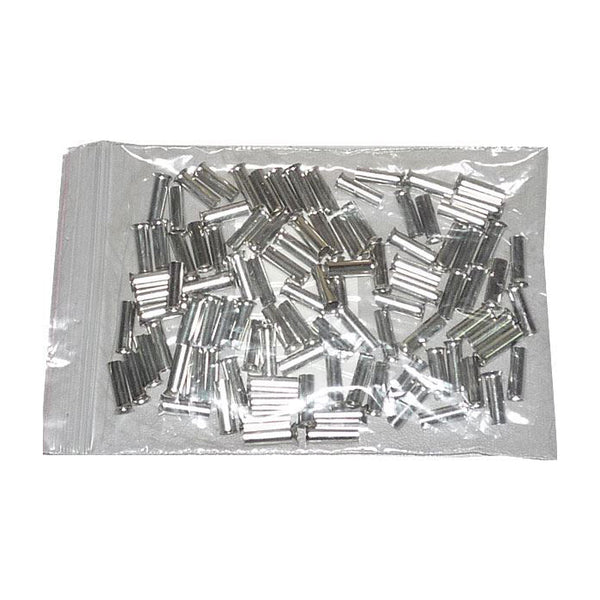

Ako správne nalisovať dutinku?

Lisovacími kliešťami zodpovedajúcimi prierezu vodiča. Izoláciu odstráňte len na dĺžku dutinky, vodiče neskracujte a po nalisovaní skontrolujte ťahom – spoj nesmie povoliť.

Kedy použiť faston a kedy dutinku?

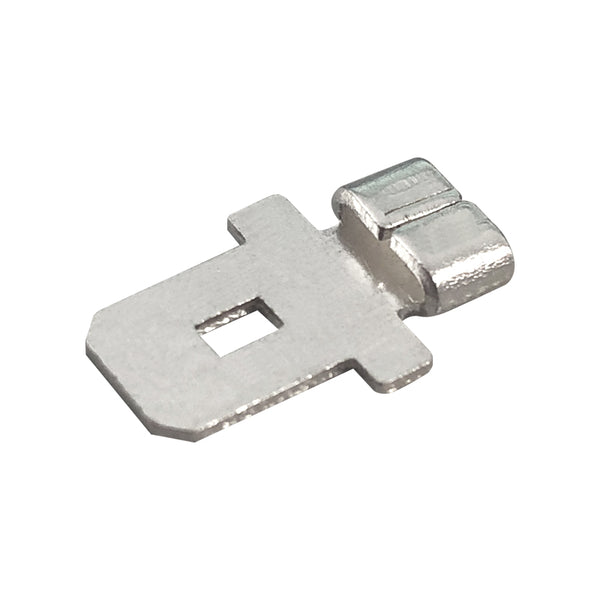

Faston sa hodí na rozoberateľné spojenie na plochý kolík, napríklad pri spotrebičoch a spínačoch. Dutinka slúži na zakončenie lanka do svorky, aby sa drôtiky netrepili a spoj držal.

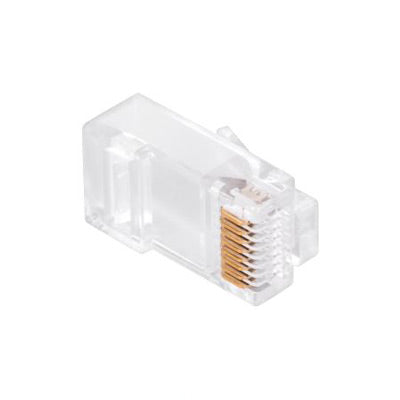

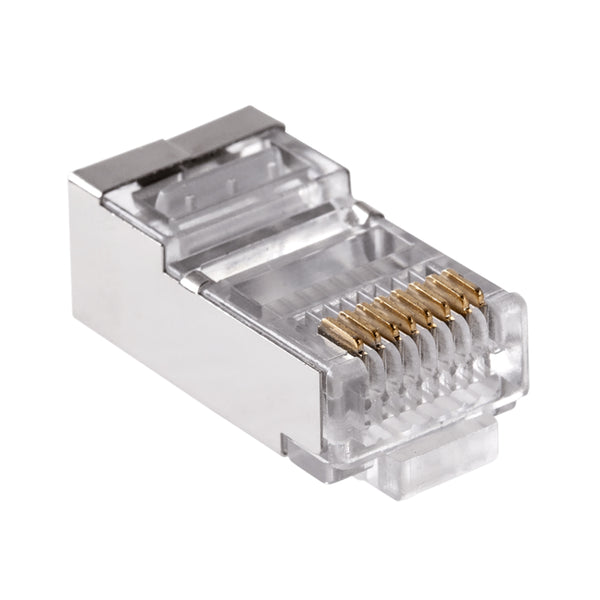

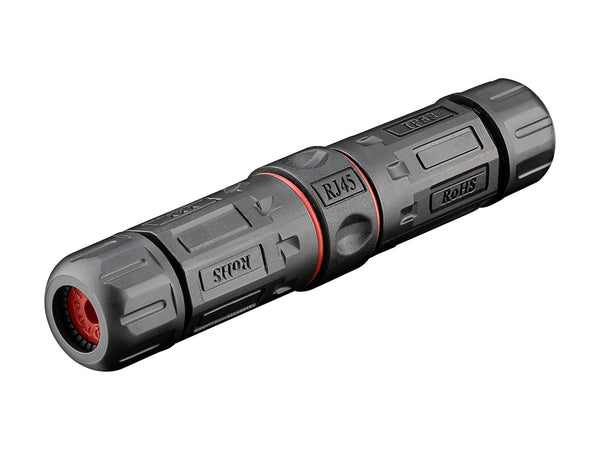

Aký konektor na prepojenie dvoch sieťových káblov?

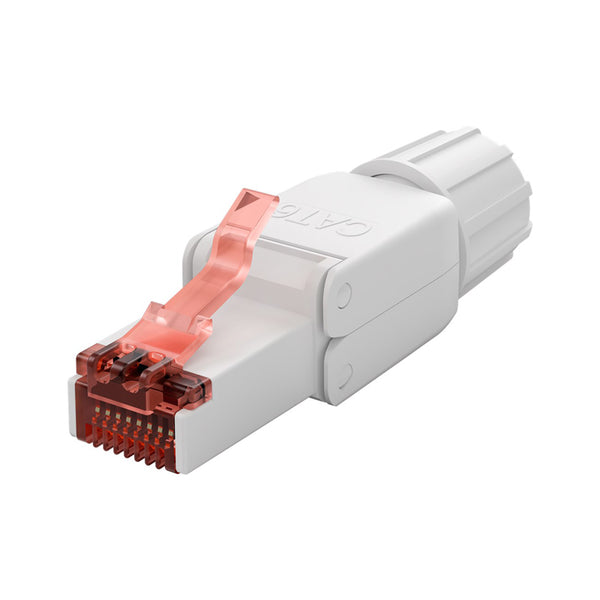

Spojka RJ45, ktorá prepojí oba konce bez nutnosti novej koncovky. Pri dlhších trasách je však spoľahlivejšie kábel nahradiť celý – každý spoj znamená mierne zhoršenie prenosu.

Prečo sa konektor zahrieva?

Prechodovým odporom spôsobeným voľným alebo zle nalisovaným spojom. Zahrievajúci sa konektor je vždy dôvod na okamžitú kontrolu – je to častá príčina porúch aj požiarov.

Sortiment dopĺňajú Vodiče bez koncoviek a Krabičky, bužírky a sťahovacie pásky.
