Plošné spoje a nepájivé polia

(34 produktov)

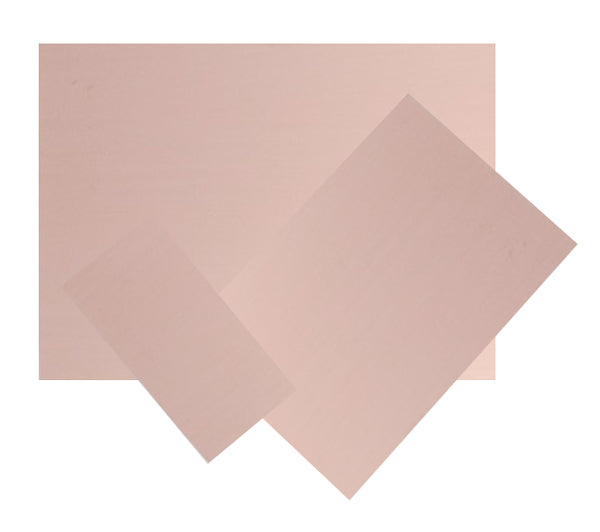

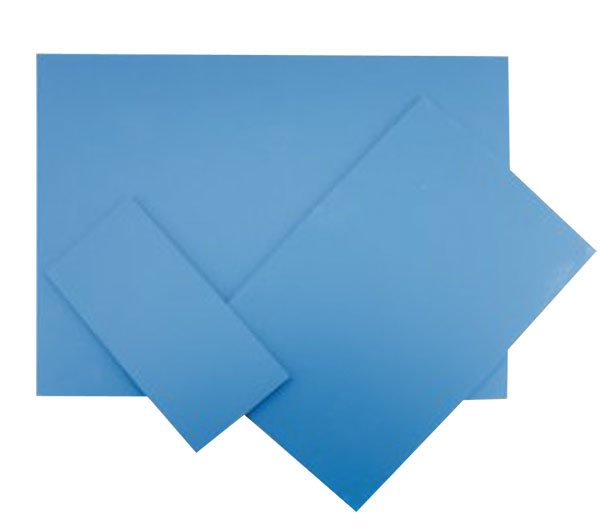

Materiál a pomôcky na stavbu obvodov. V našej ponuke nájdete nepájivé kontaktné polia, na ktorých sa obvod zostaví len zasunutím súčiastok, a ďalej cuprextit aj pozitívne a negatívne fotocitlivé dosky na výrobu vlastných plošných spojov. Väčšinu sortimentu vedieme pod značkou TIPA.

Plošné spoje a nepájivé kontaktné polia

Cesta od nápadu k funkčnému obvodu vedie cez dva kroky. Najprv sa zapojenie overí na nepájivom poli, kde sa dá kedykoľvek zmeniť, a až overené riešenie sa prenesie na plošný spoj, ktorý je trvalý a mechanicky odolný.

Čo kategória obsahuje

Na čo sa zamerať

  • Veľkosť poľa – počet kontaktov určuje, aký zložitý obvod na ňom zostavíte.
  • Hrúbka medi – hrubšia vrstva znesie vyšší prúd, ale horšie sa leptá.
  • Jednostranné, alebo obojstranné – obojstranná doska umožní hustejšie zapojenie, výroba je však náročnejšia.

Časté otázky

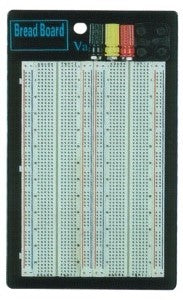

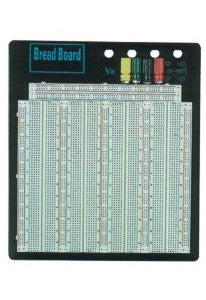

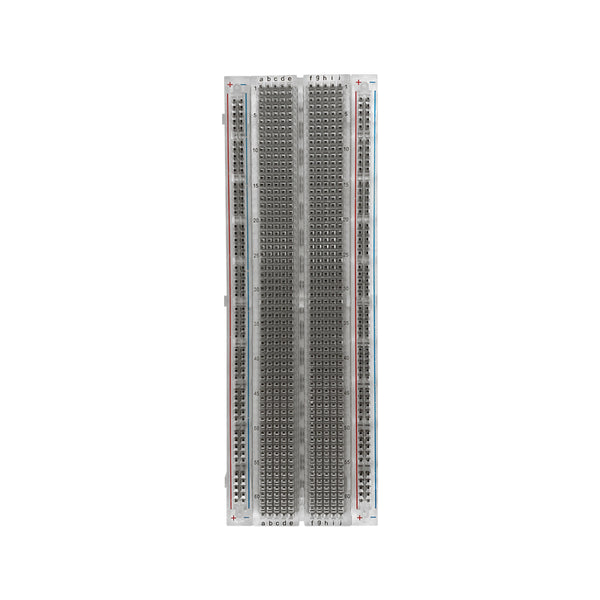

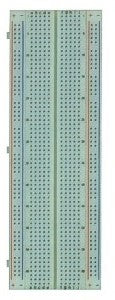

Načo je nepájivé kontaktné pole?

Umožní zostaviť a otestovať obvod bez spájkovania a po vyskúšaní ho zase rozobrať. Súčiastky sa iba zasunú do pružinových kontaktov, takže sa dá zapojenie priebežne upravovať – ideálne na výučbu aj prototypy.

Ako vyrobiť vlastný plošný spoj?

Motív sa prenesie na fotocitlivú dosku osvitom, vyvolá sa a nepotrebná meď sa odleptá. Alternatívou je nechať dosku vyrobiť profesionálne.

Prečo súčiastky v nepájivom poli nedržia?

Kontakty sa používaním vyťahujú, hlavne po zasunutí hrubších vývodov. Do poľa patria tenké vodiče a štandardné vývody, nie hrubé drôty.

Jednostranná, alebo obojstranná doska?

Jednostranná stačí na jednoduché zapojenia a ľahšie sa vyrába. Obojstranná umožní hustejší návrh, ale vyžaduje prepojky medzi vrstvami.

Nadväzujú Elektronické moduly a Arduino a Spájkovacia technika.
