Solárne konektory MC4

(27 produktov)

Konektor je jediné miesto, kde sa solárny kábel rozpája – a preto aj miesto, kde najčastejšie vzniká problém. Kategória obsahuje konektory MC4 pre solárne panely vo vyhotovení male aj female, na napätie 1000 a 1200 V, s krytím IP67 a s rozsahom pre káble od 2,5 do 6 mm² vrátane rozbočovacích T konektorov.

Konektory MC4 pre fotovoltické systémy

Konektory MC4 sú štandardom, ktorým sa prepájajú panely medzi sebou aj s meničom. Spájajú sa zacvaknutím a rozpojiť ich možno len nástrojom, čo zabraňuje náhodnému odpojeniu pod zaťažením. Krytie IP67 znamená odolnosť proti dažďu aj dočasnému ponoreniu. Cez šesťdesiat percent predaja drží naša značka GETI, dopĺňa ju SOLARFAM.

Čo v kategórii nájdete

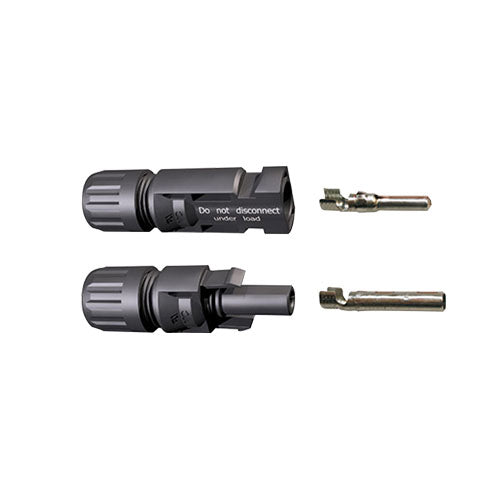

  • Konektory male a female – najžiadanejšie položky kategórie, predávané samostatne, pretože každý spoj potrebuje jeden od každého.
  • Vyhotovenie na 1000 V a 1200 V podľa napätia stringu.
  • Konektory na panel na výmenu poškodeného originálneho zakončenia.

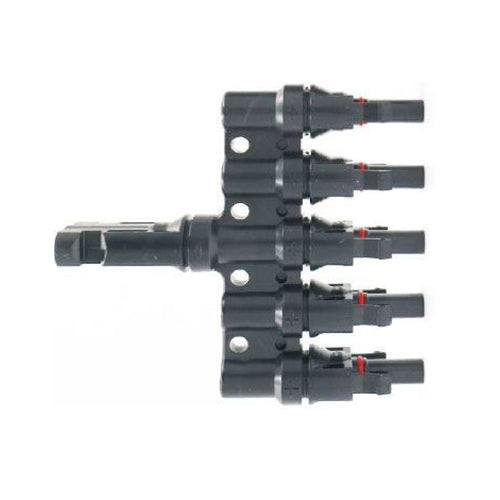

  • Rozbočovacie T konektory na paralelné prepojenie vetiev.

Časté otázky

Koľko konektorov na spoj potrebujem?

Každý rozpojiteľný spoj tvorí jeden konektor male a jeden female. Na prepojenie dvoch panelov káblom teda padnú dva kusy od každého typu. Preto sa predávajú samostatne a je bežné kúpiť oboje v rovnakom počte.

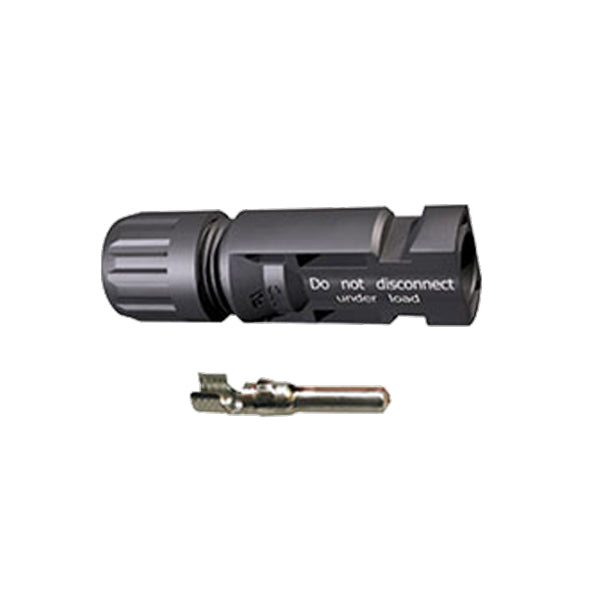

Ako sa konektor pripája ku káblu?

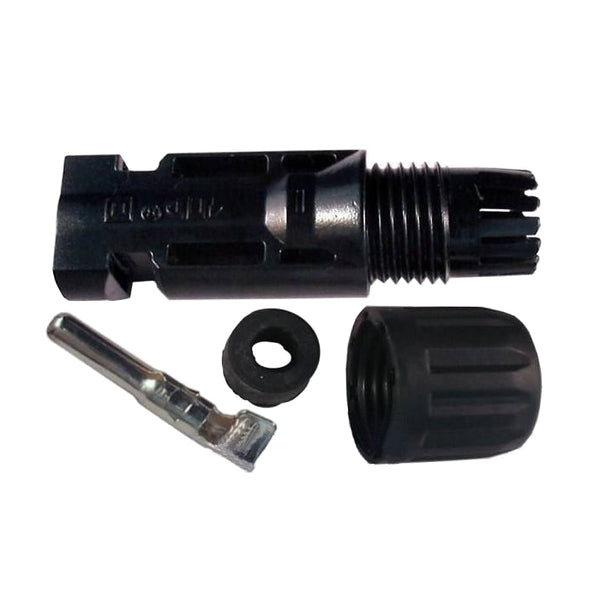

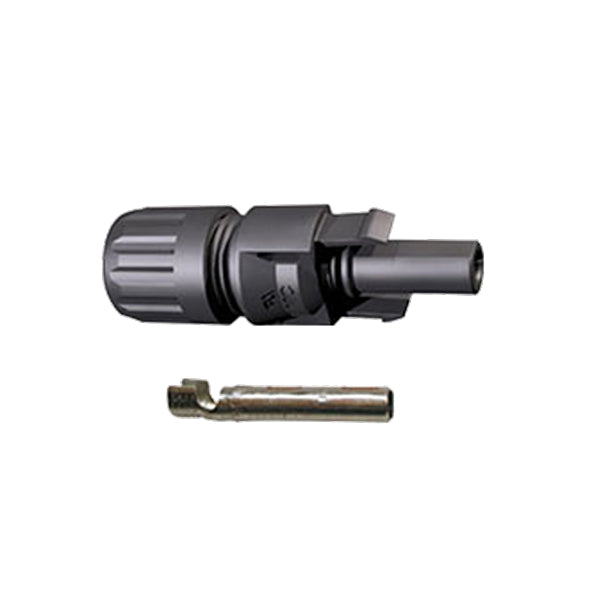

Kontakt sa nalisuje krimpovacími kliešťami určenými pre solárne konektory a až potom sa zasunie do tela konektora, kde zacvakne. Spájkovanie nie je vhodné – cín stečie do lanka, spoj stvrdne a pri ohybe praská. Prevlečná matica sa doťahuje tak, aby tesnenie zovrelo plášť kábla.

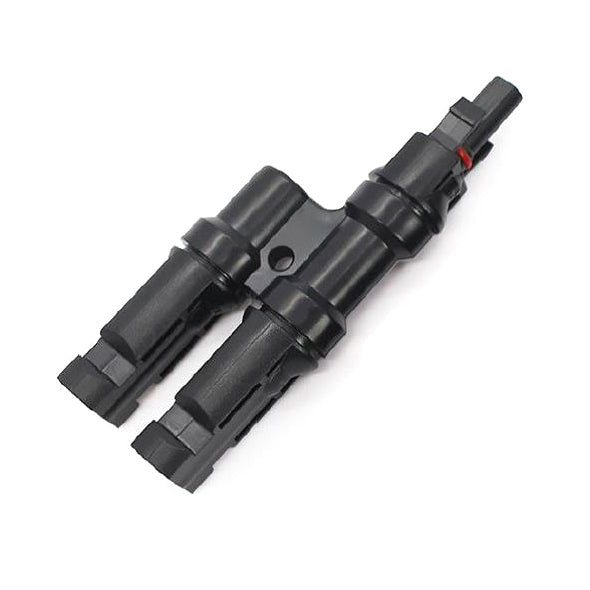

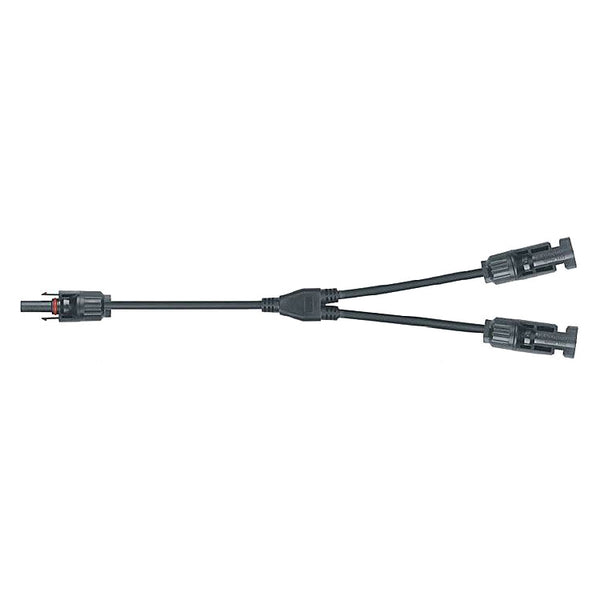

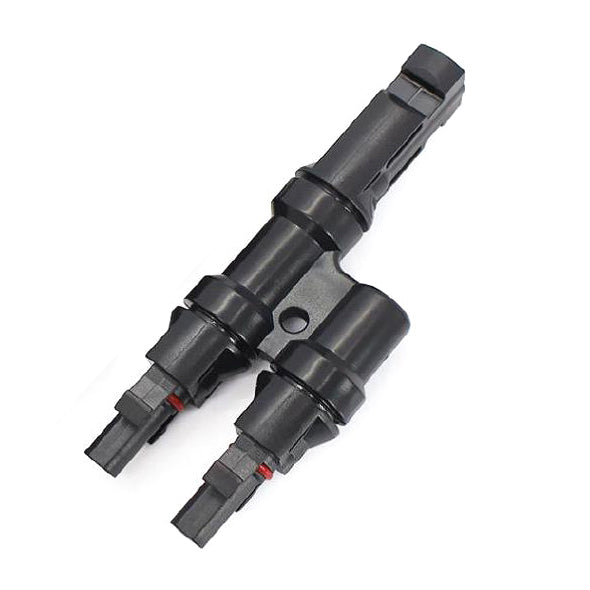

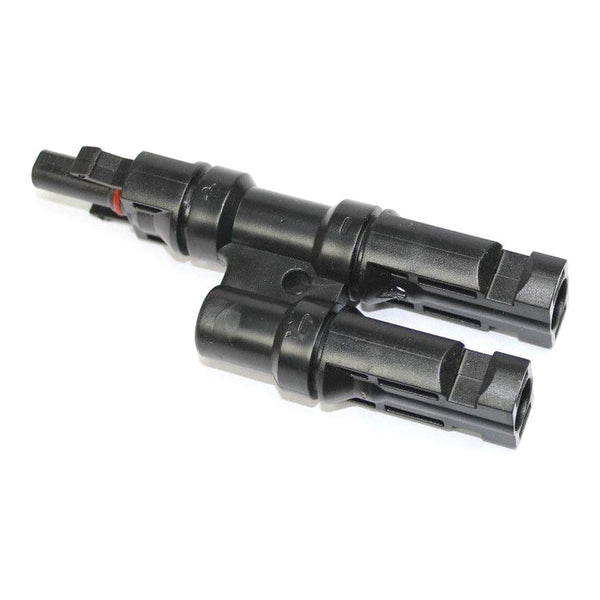

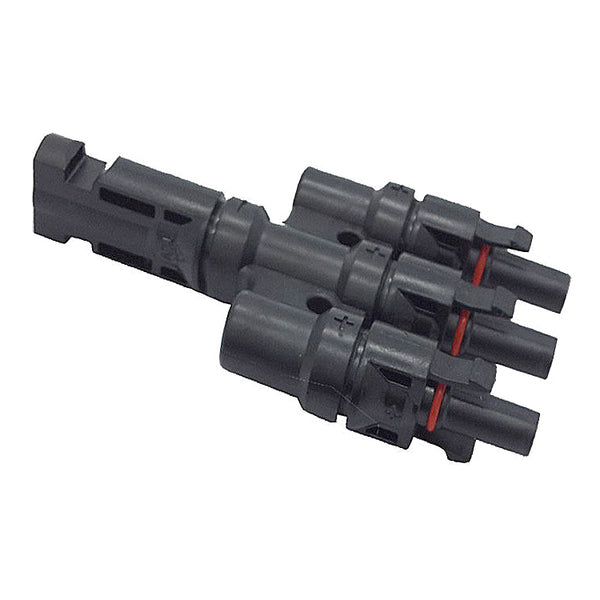

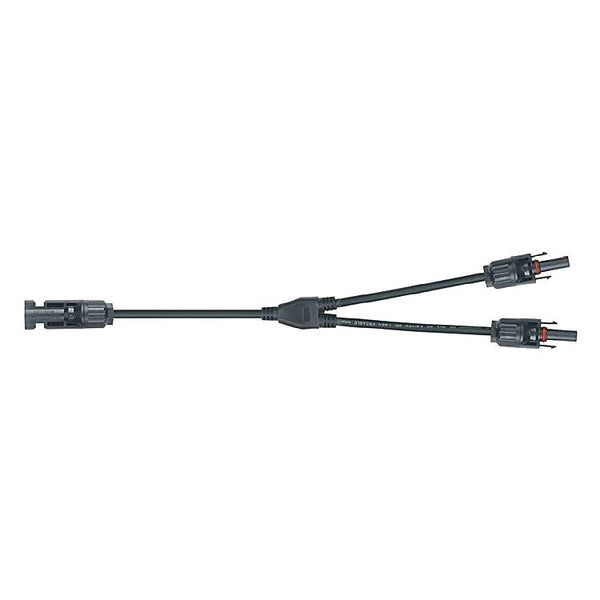

Načo je rozbočovací T konektor?

Umožní zapojiť dve vetvy paralelne a spojiť ich do jedného prívodu. Paralelné zapojenie sčítava prúd pri zachovaní napätia, čo sa hodí pri nízkonapäťových ostrovných zostavách. Pri strešných inštaláciách sa s ním pracuje len podľa návrhu, pretože ovplyvňuje aj požiadavky na istenie.

Prečo sú v ponuke konektory na 1000 aj 1200 V?

Podľa napätia, ktoré v reťazci panelov vzniká. Napätie naprázdno rastie v mraze a sčítava sa za všetky panely v sérii, takže pri dlhších stringoch sa blíži k hornej hranici. Konektor musí byť na dané napätie dimenzovaný rovnako ako zvyšok inštalácie.

Vedenie riešia Solárne káble, ochranu Istiace (ochranné) prvky. Prehľad sekcie nájdete v kategórii Elektrické komponenty, príslušenstvo.
