Svorky, spony

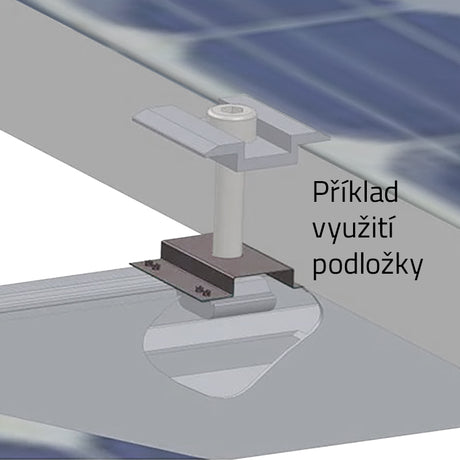

Kategóriu vedie zemniaca svorka na pripojenie vodiča na hliníkový profil. Dopĺňa ju zemniaca podložka, ktorá sa vkladá pod úchyt panela – hroty prerežú eloxovanú vrstvu rámu a vytvoria spoľahlivý vodivý spoj, aký bežná podložka nikdy neurobí. Káblové spony potom držia solárne vodiče 4 a 6 mm² pozdĺž konštrukcie.
- Zemniace svorky – najpredávanejšia položka, pripojenie zemniaceho vodiča na profil.

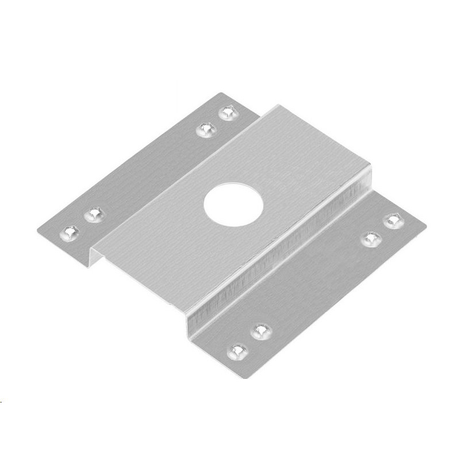

- Zemniace podložky k panelu – prerezávajú eloxovanú vrstvu rámu, spoj bez brúsenia.
- Káblové spony 4 a 6 mm² – uchytenie solárnych vodičov pozdĺž profilu.
Časté otázky
Prečo nestačí obyčajná podložka?
Eloxovaná vrstva na hliníku je nevodivá a bežný spoj sa o ňu oprie bez toho, aby vznikol elektrický kontakt. Zemniaca podložka má hroty, ktoré vrstvu prerežú a zaistia spojenie. Alternatívou je obrúsenie miesta, ktoré však zbaví hliník ochrany a časom koroduje.
Ako viesť vodiče pozdĺž konštrukcie?
Uchytené sponami tak, aby sa neopierali o ostré hrany a neboli napnuté – hliník sa teplotou rozťahuje a napnutý vodič to postupne pretrhne. Vodiče sa vedú v odkvapových slučkách, aby po nich voda netiekla do konektorov.
Spojovací materiál je v kategórii Skrutky, vruty, podložky, matice, uchytenie panela riešia Stredové, koncové úchyty. Prehľad je v kategórii Príslušenstvo montážnych systémov FV.
