Spájkovacia technika

Spájkovacia technika

Spájkovacia technika nadväzuje na náš pôvodný sortiment elektronických súčiastok a patrí k najhlbšie vybaveným častiam ponuky. Rozdiel medzi obyčajnou spájkovačkou a stanicou s reguláciou je zásadný – bez stálej teploty sa spoje buď neprepoja, alebo sa prehrejú a odtrhne sa cesta na doske.

Čo kategória obsahuje

• Spájkovacie stanice (mikrospájkovačky) – s reguláciou teploty na presnú prácu na doskách.
• Servisné stanice – kombinácia spájkovacej a teplovzdušnej časti pre SMD súčiastky.

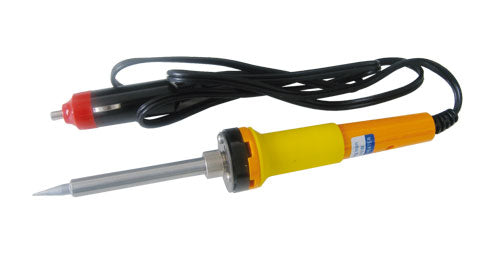

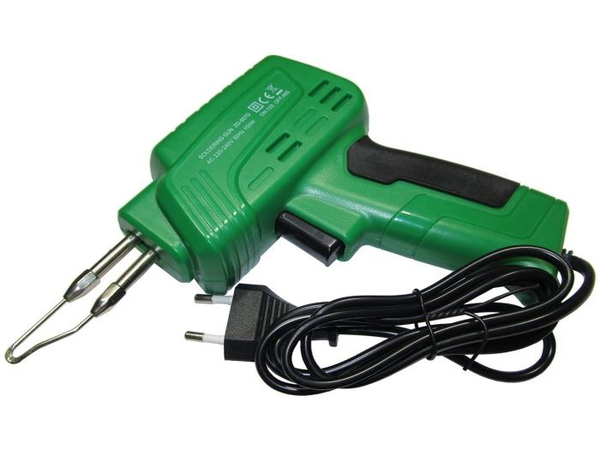

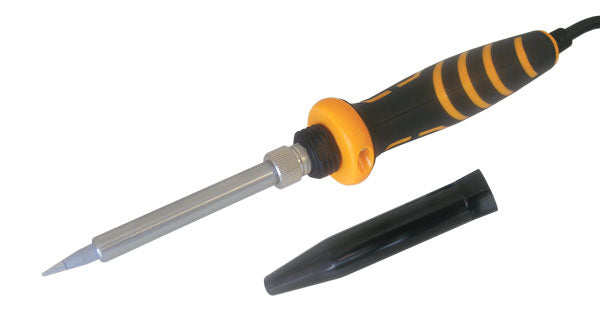

• Ručné spájkovačky a Trafospájkovačky – na občasné použitie a hrubšie spoje.
• Odsávacia technika – odstránenie cínu pri demontáži súčiastok.

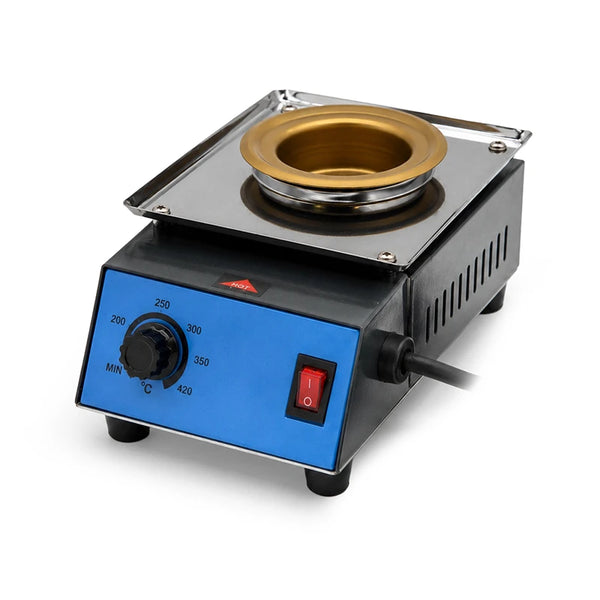

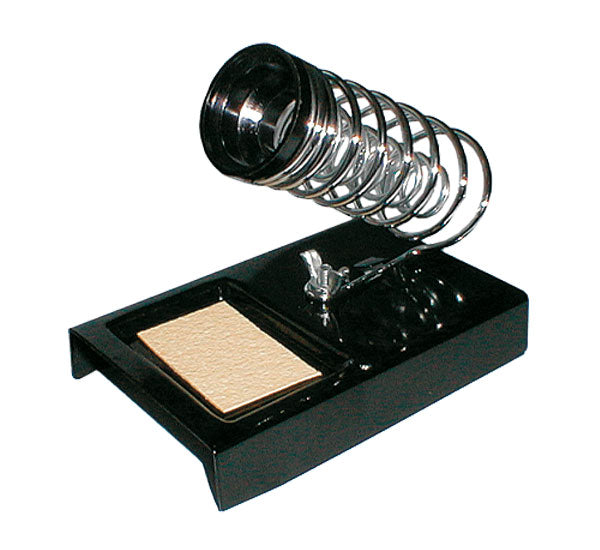

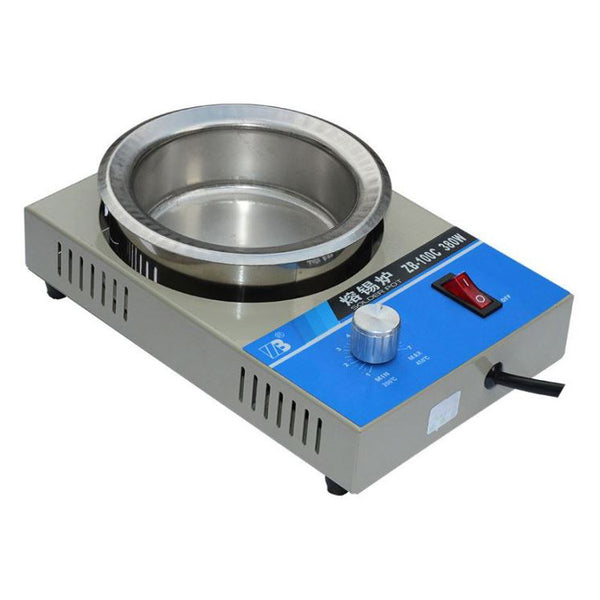

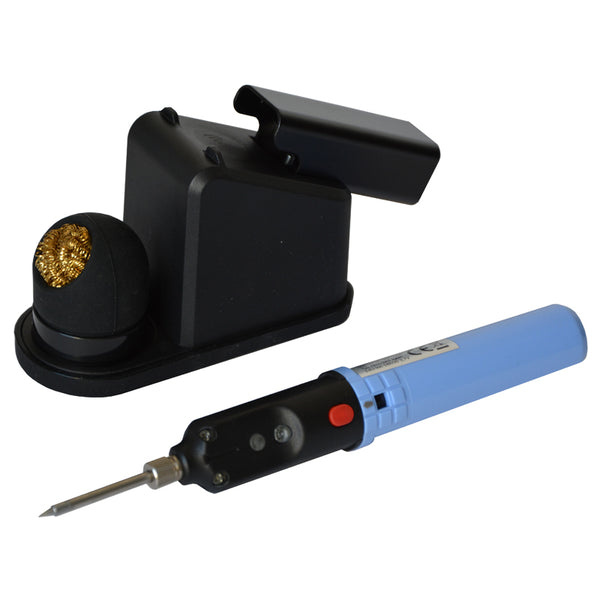

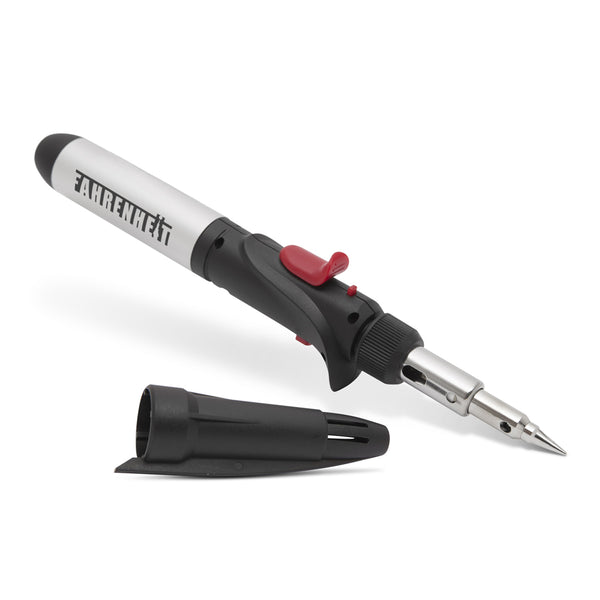

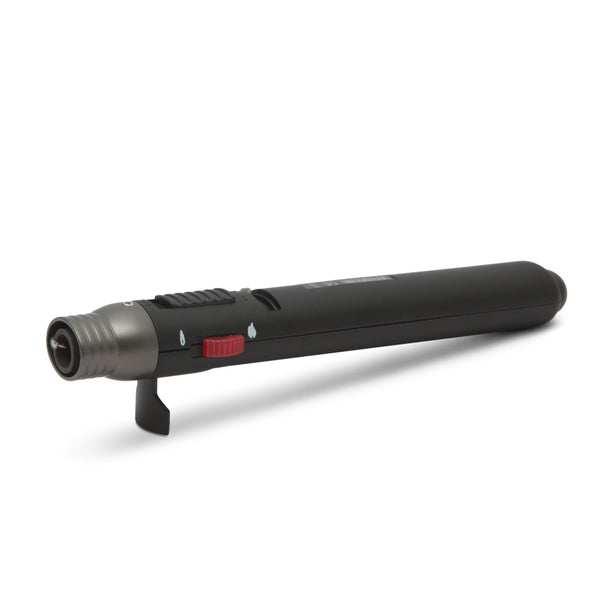

• Príslušenstvo pre spájkovačky, stanice a odsávačky – hroty, stojany a spotrebný materiál; ďalej Spájkovacie perá, Vypaľovacie perá a Spájkovacie kúpele.

Na čo sa zamerať

• Regulácia teploty – bez nej sa pracuje naslepo; pri moderných bezolovnatých spájkach je stála teplota podmienkou.
• Dostupnosť hrotov – hrot je spotrebný materiál, overte, že sa k danej stanici dá dokúpiť.

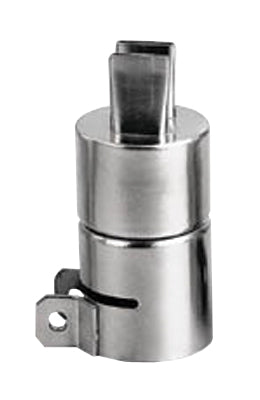

• Teplovzdušná stanica – nutná na demontáž SMD súčiastok, ktoré sa nedajú odspájkovať hrotom.
• Rýchlosť nábehu – pri stanici s rýchlym ohrevom odpadá čakanie na pracovnú teplotu.

Časté otázky

Akú stanicu na začiatok?

Na bežné spájkovanie plošných spojov postačí stanica s reguláciou teploty a výmennými hrotmi. Teplovzdušnú časť oceníte, až sa pustíte do SMD súčiastok – tam už hrot nestačí.

Aká teplota na spájkovanie?

Bezolovnaté spájky typu SAC305 sa tavia okolo 217 °C a hrot sa nastavuje zhruba na 320 až 400 °C podľa typu cínu a veľkosti spoja. Nižšia teplota vedie k studenému spoju, príliš vysoká poškodí dosku aj súčiastku a skracuje životnosť hrotu.

Čo je studený spoj a ako ho spoznám?

Spoj, kde sa cín nespojil s povrchom – býva matný, hrubý a mechanicky slabý. Pod zaťažením praskne a býva príčinou porúch, ktoré sa prejavujú len občas.

Ako dlho vydrží spájkovací hrot?

Podľa intenzity používania a teploty. Životnosť výrazne predĺži pocínovanie hrotu pred odložením a neprehrievanie stanice, keď sa nespájkuje.

Nadväzuje Spájkovací cín, pasty a tavidlá.
