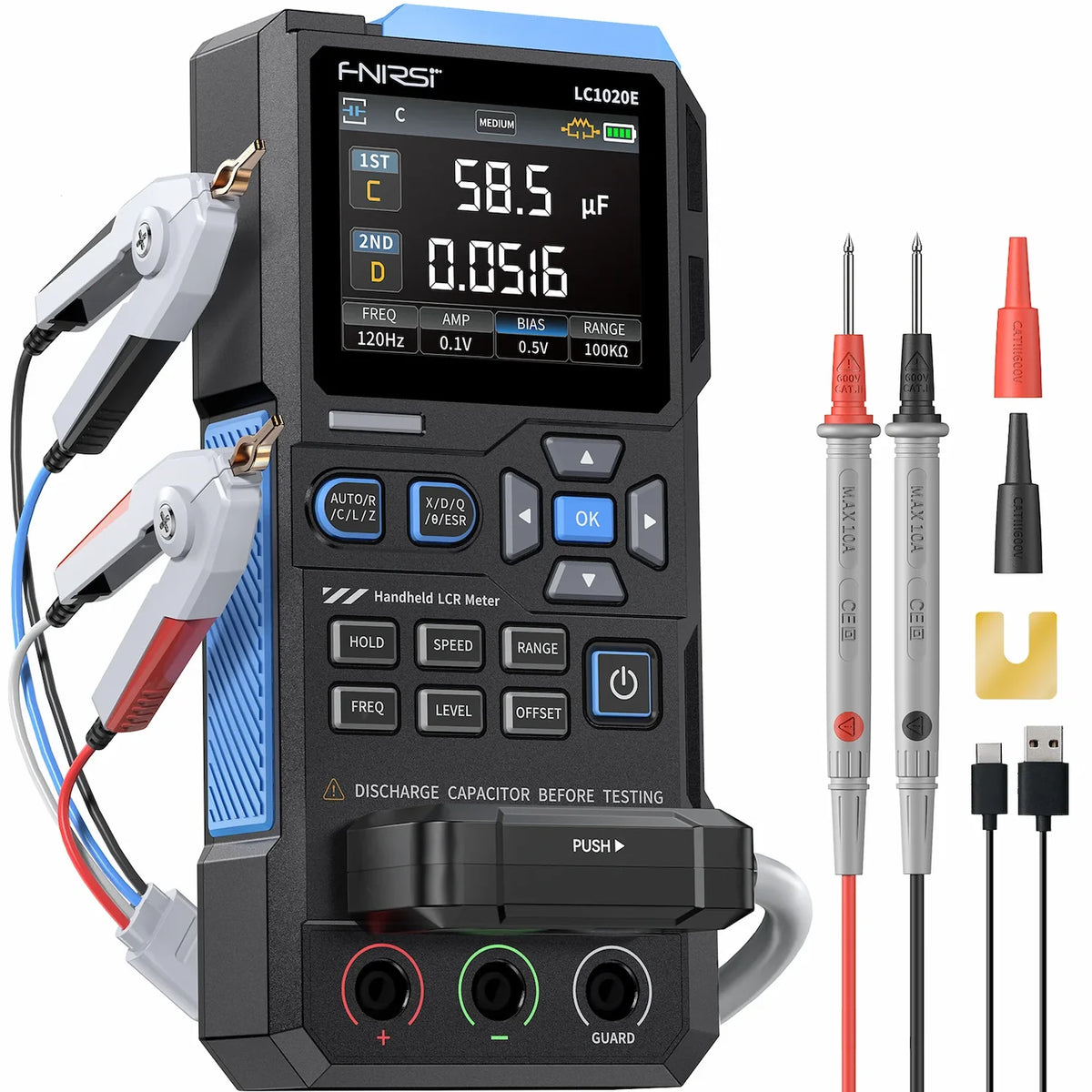

LCR-meter a tester súčiastok FNIRSI LC1020E

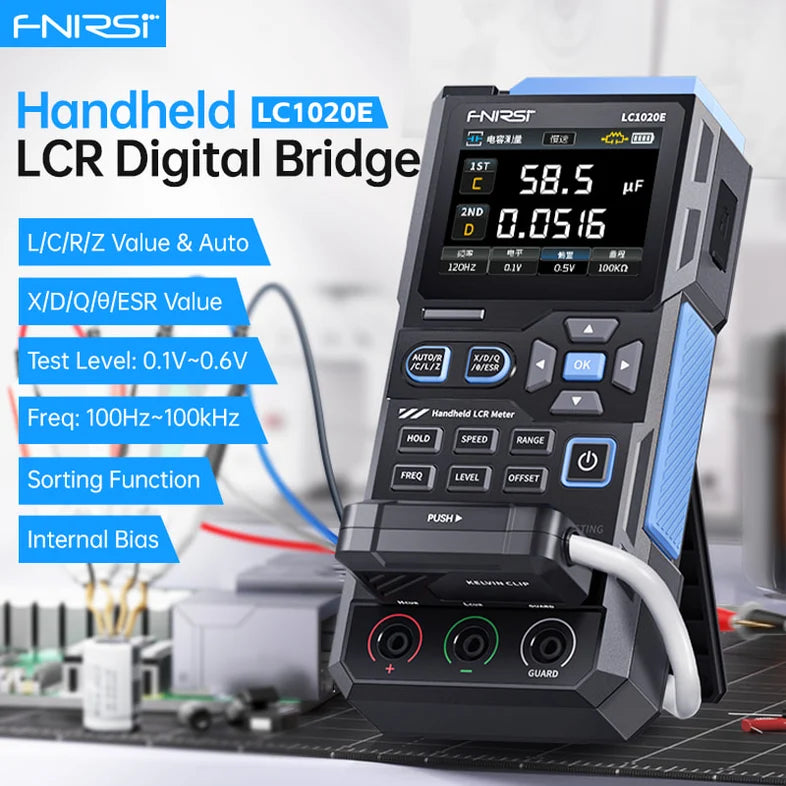

LCR meter a tester súčiastok FNIRSI LC1020E. FNIRSI LC1020E je vysoko presný prenosný digitálny LCR meter určený na podrobné testovanie elektronických súčiastok, ako sú cievky, kondenzátory a rezistory.

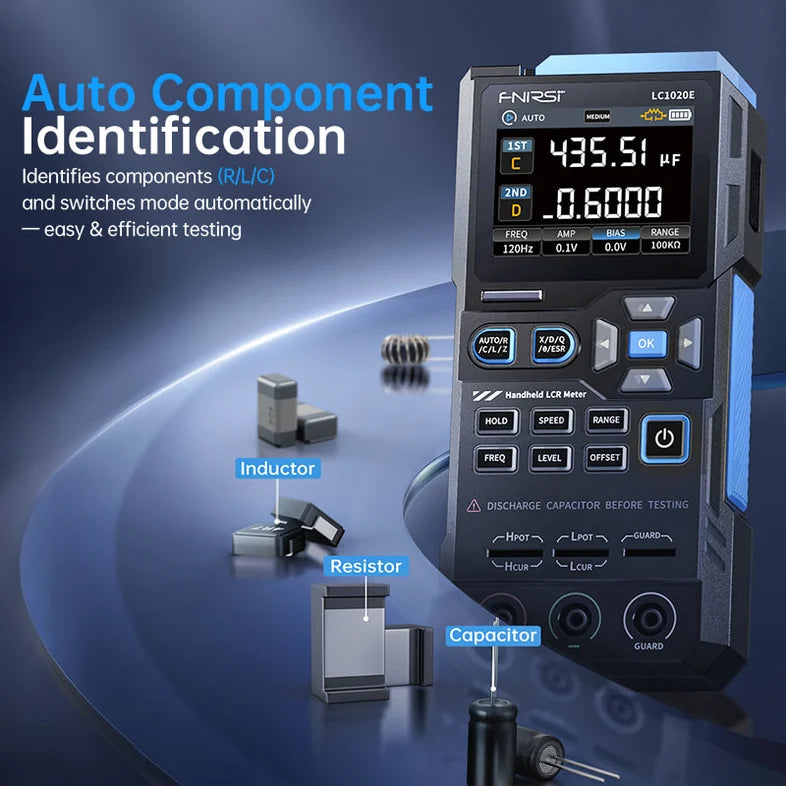

Parametre produktu: - vysoká presnosť: základná presnosť merania je (±0,05 %) s rozlíšením displeja na 4,5 číslice - automatická identifikácia komponentov R/L/C pre rýchle a efektívne meranie
- 5 testovacích frekvencií (100 Hz – 100 kHz) a 3 úrovne napätia (0,1 V – 0,6 V) pre flexibilnú analýzu

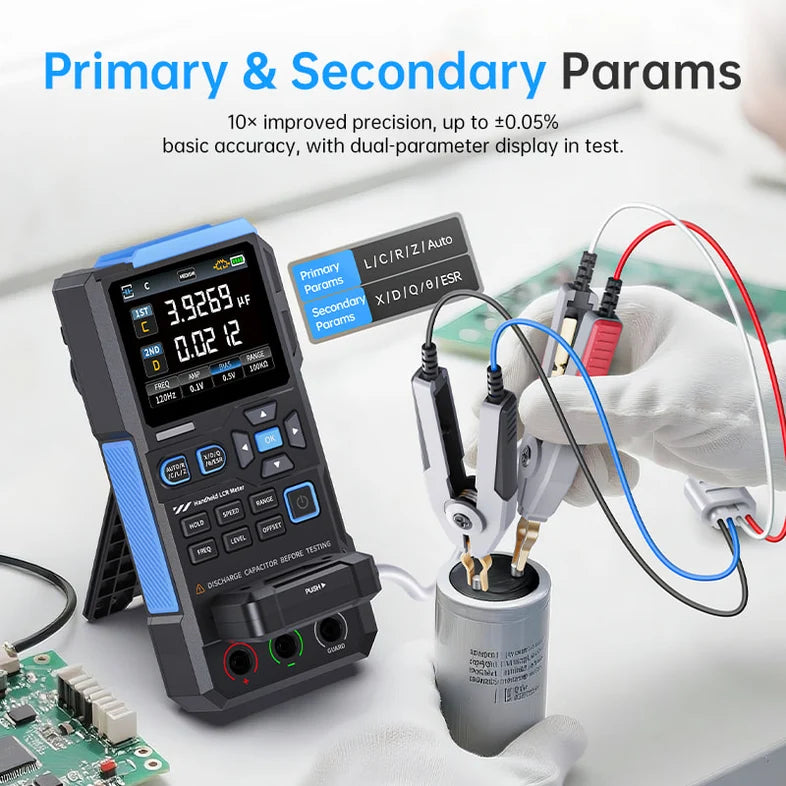

- meria hodnoty L/C/R/Z s automatickým prepínaním režimov a zobrazuje X/D/Q/?/ESR ako sekundárne parametre pre komplexnú analýzu súčiastok - inteligentná automatická identifikácia komponentov - viacfrekvenčné meranie a voliteľná testovacia frekvencia:

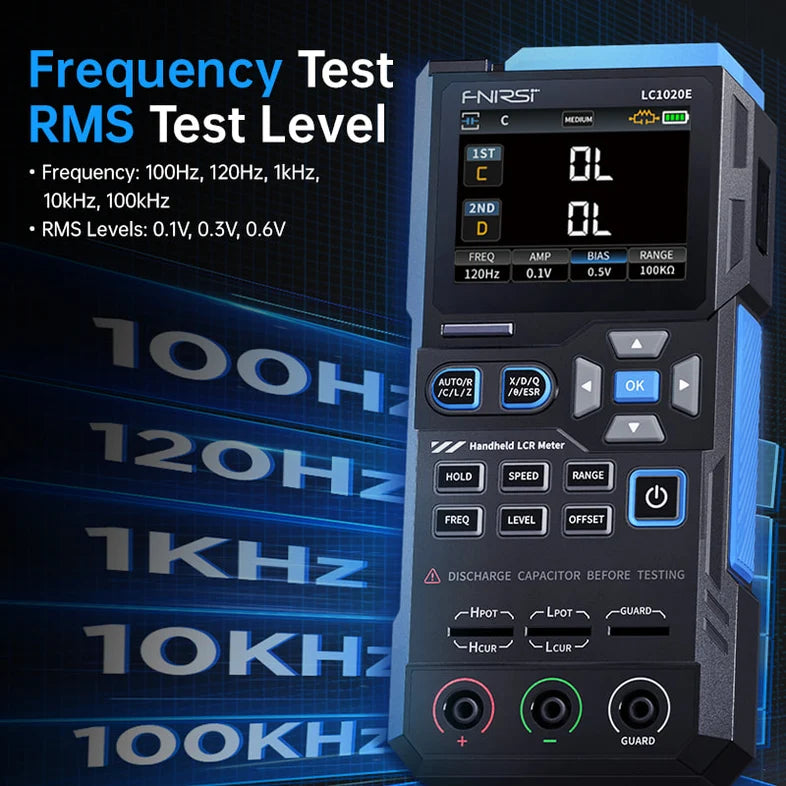

podporuje 5 testovacích frekvencií: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
ponúka 3 úrovne testovacích hodnôt RMS: 0,1 V, 0,3 V, 0,6 V – čím zabezpečuje presnú kontrolu v rôznych testovacích scenároch

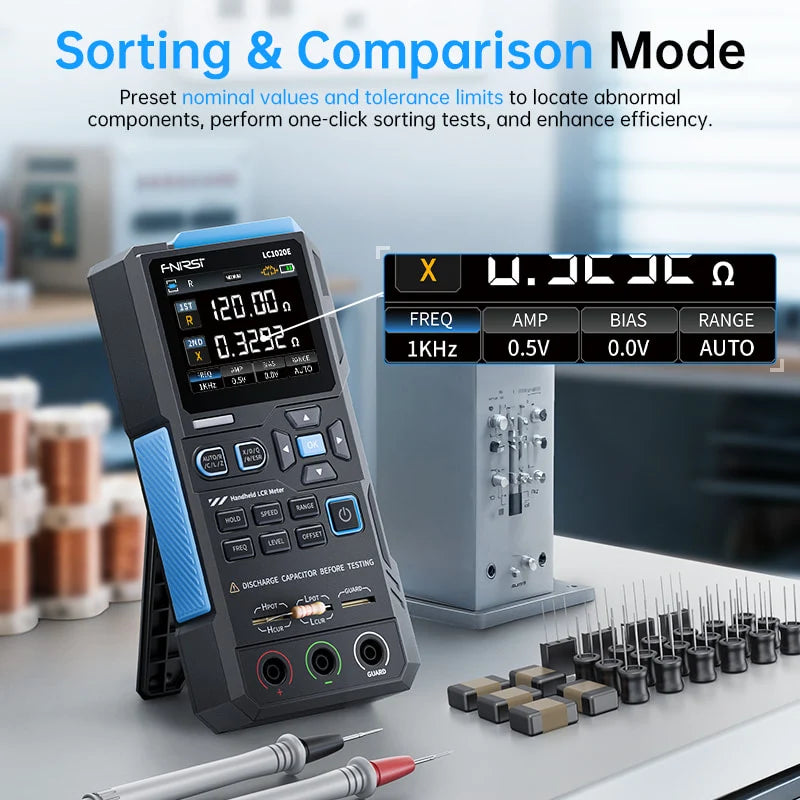

- funkcie triedenia a porovnávania: nastavenie menovitých hodnôt a tolerancií (0,1 %–99,9 %) pre automatické posúdenie vyhovuje/nevyhovuje s audiovizuálnymi pokynmi pre rýchle hromadné testovanie a kontrolu kvality
- Dvojparametrový displej na 2,8" TFT obrazovke: jasne zobrazuje hlavné aj sekundárne parametre v reálnom čase, ľahko čitateľný kedykoľvek a kdekoľvek
- kalibrácia odpojených a skratovaných obvodov: kalibrujte testovacie zariadenia a eliminujte systémové chyby, aby ste dosiahli presné a opakovateľné výsledky
- režim ukladania a zaznamenávania údajov: stlačením tlačidla uložíte nameranú hodnotu, dlhým stlačením prejdete do režimu zaznamenávania
- kompaktný a dobíjateľný dizajn: ľahké, prenosné telo napájané lítiovou batériou 3,7 V 3000 mAh, ideálne pre laboratóriá, výrobné linky a použitie v teréne


Technické parametre: - model: LC1020E - displej: 2,8-palcový farebný TFT LCD displej - základná presnosť: cca 0,3 %
- testovacie frekvencie: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - zobrazené číslice: hlavný parameter: 4,5 číslice / sekundárny parameter: 4,5 číslice
- meracie parametre: hlavné parametre: AUTO/R/C/L/Z, sekundárne parametre: X/D/Q/?/ESR - merací rozsah: indukčnosť: 0–100 H
kapacita: 0–100 mF odpor: 0–10 M? - testovacie úrovne: 0,1 V / 0,3 V / 0,6 V - vnútorné skreslenie: 0,0 V / 0,5 V
- kalibračné funkcie: kalibrácia otvoreného obvodu, kalibrácia skratu - porovnávacia funkcia: slúži na výpočet relatívnej chyby medzi nameranou hodnotou súčiastky a menovitou hodnotou, zobrazenou v percentách, a poskytuje výsledky filtrovania. Menovité hodnoty a tolerancie je možné nastaviť s nastaviteľným rozsahom tolerancie od 0,1 % do 99,9 %.
- záznam údajov: počítadlo úspešných / neúspešných meraní - testovacie porty: 3-pinová zásuvka a 5-pinová zásuvka (Kelvinovo 4-vodičové meranie) - výstupná impedancia: 100 ohm
- napájanie: vstavaná Li-Ion batéria 3,7 V, 3 000 mAh, nabíjanie cez USB-C - ďalšie nastavenia: nastavenie jazyka, jasu obrazovky, zvuku, automatického vypnutia, kalibrácie, systémových informácií

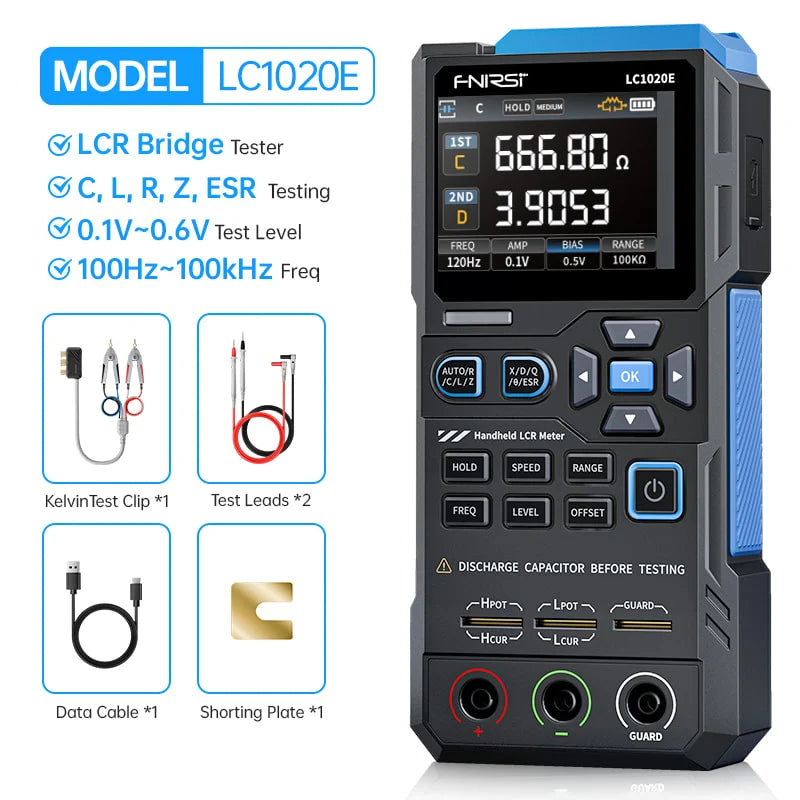

- automatické vypnutie: áno - rozmery: 185 × 85 × 35 mm - hmotnosť: cca 680 g Obsah balenia: - meracie káble - Kelvinove svorky - nabíjací kábel USB
