Meracie kliešte – tester súčiastok FNIRSI LCR-ST2
Nový
Posledný kus
Predpokladaná expedícia:
29.10.2026
Bežná cena
€45,94
€37,35
bez DPH
Jednotková cena
/
Nedostupné
FNIRSI | SKU:
07750304
Popis produktu

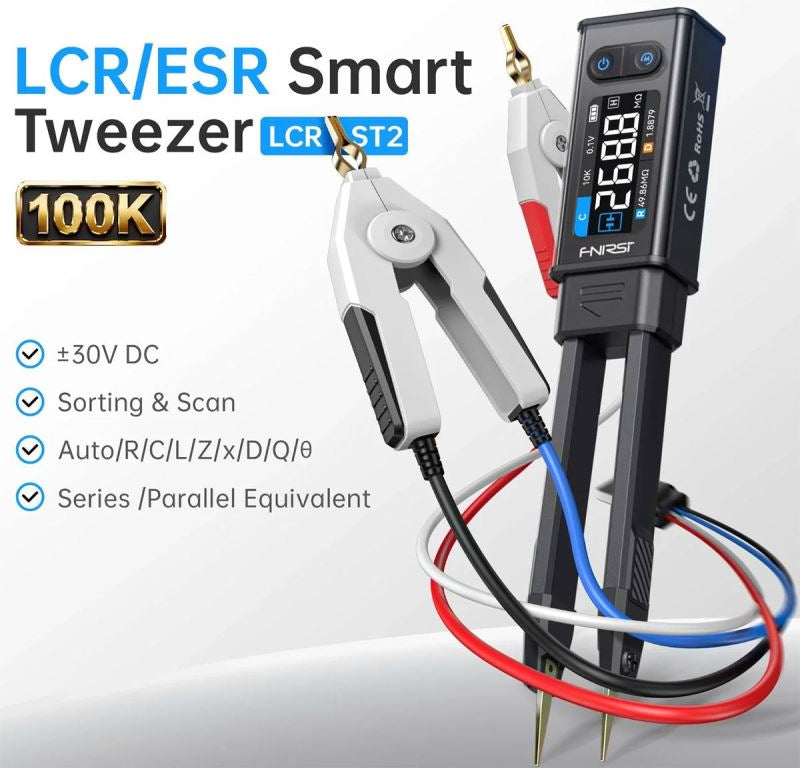

FNIRSI LCR-ST2 Plus je kompaktná digitálna meracie pinzeta a tester LCR/ESR 2 v 1 určená na presné a rýchle testovanie SMD aj klasických súčiastok s vývodmi. Verzia Plus sa od štandardnej verzie líši tým, že balenie obsahuje špecializovaný 4-vodičový Kelvinov klip (svorky), ktorý eliminuje odpor napájacích káblov pri meraní väčších komponentov.
Parametre produktu:
- Dvojitá konštrukcia: Vymeniteľné pozlátené hroty pinzety pre drobné SMD súčiastky možno ľahko odpojiť a nahradiť adaptérom s Kelvinovými svorkami.
- Inteligentná automatická identifikácia: Prístroj sám identifikuje typ súčiastky (odpor, kondenzátor, cievka) a zvolí optimálny rozsah.
- Meranie sekundárnych parametrov: Okrem hlavnej hodnoty zobrazuje aj ESR (ekvivalentný sériový odpor), kvalitatívny faktor (Q), faktor strát (D) alebo impedanciu (Z).Režim Sweep (frekvenčné skenovanie): Umožňuje automaticky otestovať súčiastku v celom frekvenčnom spektre na účely podrobnej analýzy.
- Triedenie súčiastok: Funkcia tolerancie (OK/NG) umožňuje rýchle testovanie a výber vyhovujúcich súčiastok v sériách.
- Otočný HD displej: Farebný 1,47" displej má integrovaný gyroskop a automaticky sa otáča podľa toho, či ste ľavák alebo pravák.

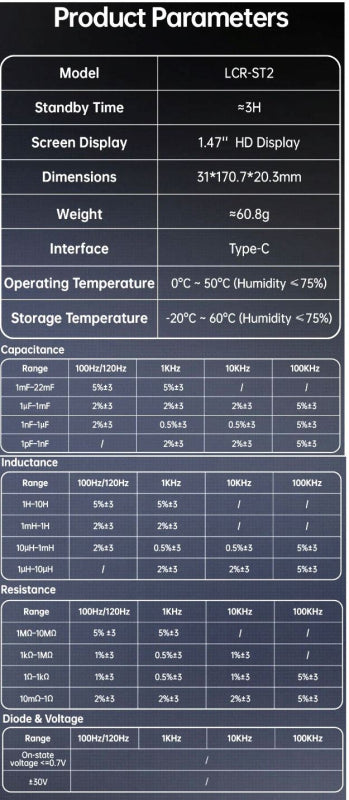

Technické parametre:
- testovacia frekvencia: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- testovacie napätie (RMS): voliteľné úrovne 0,1 V / 0,3 V / 0,6 V / 1,0 V
- rozsah merania odporu (R): 10 mohm – 10 Mohm, presnosť 0,5 % ± 3 až 1,0 % ± 3
- rozsah merania kapacity (C): 1 pF – 22 mF, presnosť 0,5 % ± 3 až 2,0 % ± 3
- rozsah merania indukčnosti (L): 1 µH – 10 H, presnosť 0,5 % ± 3 až 2,0 % ± 3
- meranie napätia: do ±30 V DC (bezpečné testovanie napäťových vetiev priamo v obvode)
- test diód: do 0,7 V
- napájanie: integrovaná lítiová batéria s kapacitou 300 mAh s výdržou cca 3 hodiny, nabíjanie cez USB-C

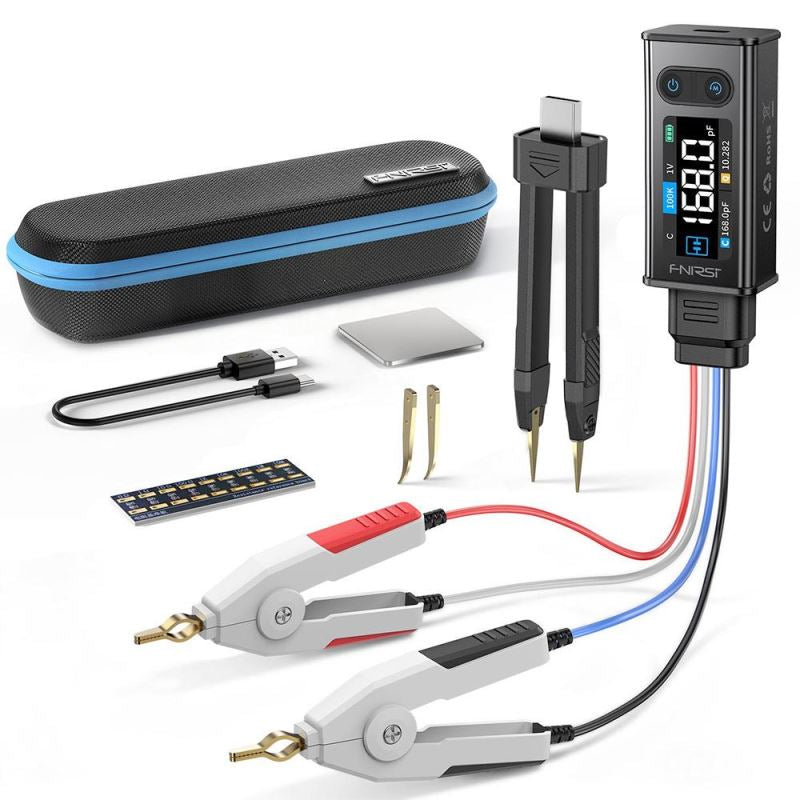

Obsah balenia:
-meracie kliešte FNIRSI LCR-ST2
- adaptér s Kelvinovými svorkami
- sada náhradných hrotov (rovné a ohnuté)
- skratovacia doska (na kalibráciu)
- nabíjací kábel USB-C
- ochranné prepravné puzdro
