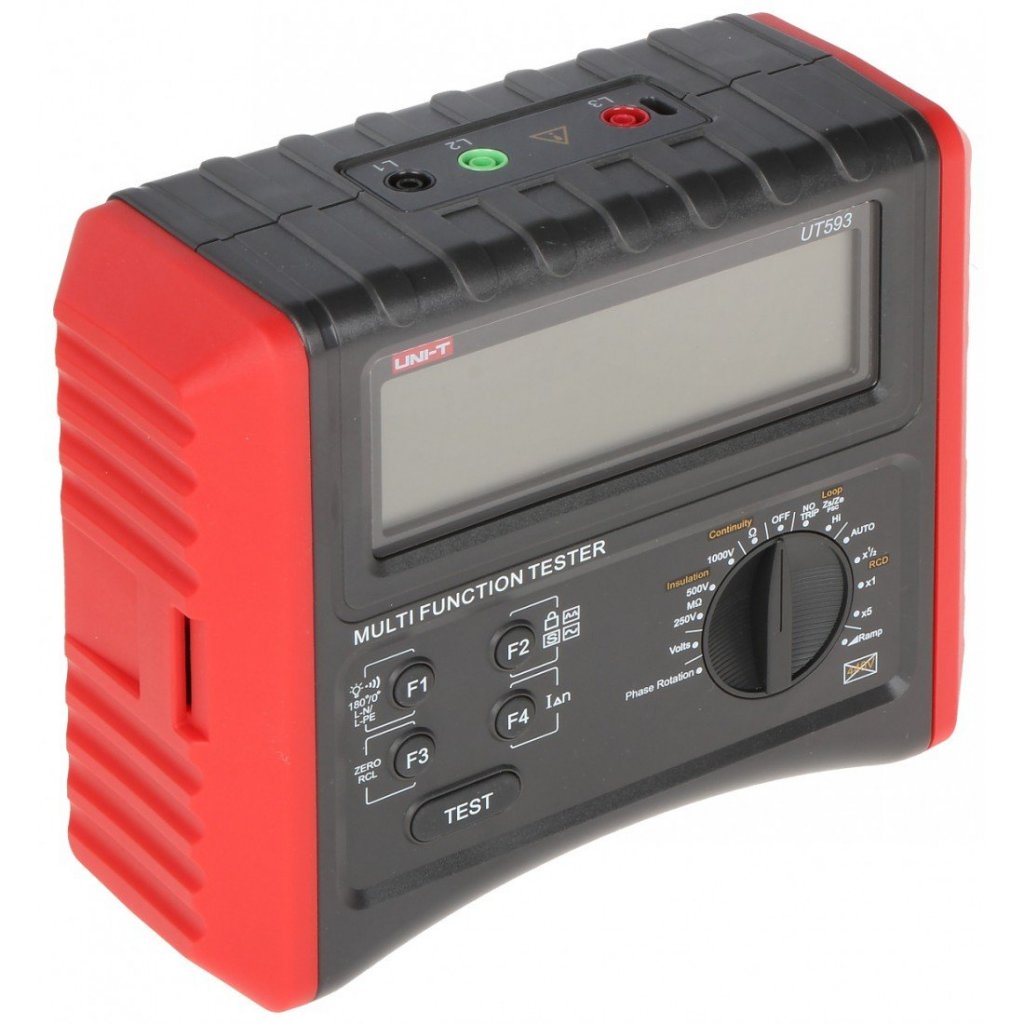

Multifunkčný tester UNI-T UT593

Na tento výrobok poskytujeme 3-ročnú záruku.

Multifunkčný kontrolný prístroj UNI-T UT593 je profesionálny tester určený na vykonávanie komplexných kontrol a revízií elektrických inštalácií. Prístroj spĺňa bezpečnostnú normu IEC 61010 (CAT III 300 V) a normu ČSN EN 61557. V jednom kompaktnom tele kombinuje všetky kľúčové funkcie potrebné na bezpečnostné merania v domácich aj priemyselných rozvodoch. Prístroj má nový dizajn, veľký multifunkčný displej s 50-dielkovým pruhovým ukazovateľom. Je vybavený odolným krytom a novými analógovými, digitálnymi a mikroprocesorovými obvodmi. UT595 je ideálny nástroj na údržbu, testovanie a kontrolu ochranných prvkov elektrických zariadení pre každého elektrikára a revízneho technika.


Parametre produktu:

- komplexné merania: doba vypnutia prúdových chráničov, impedancia, impedancia skratovej slučky, izolačný odpor, frekvencia, striedavé napätie, priechodnosť obvodu, smer otáčania fáz, vypínací prúd prúdových chráničov
- testovanie prúdových chráničov: podpora štandardných aj selektívnych RCD (typy AC a A)
- meranie slučky bez aktivácie RCD: špeciálny režim zabraňuje nežiaducemu aktivovaniu chráničov počas testu

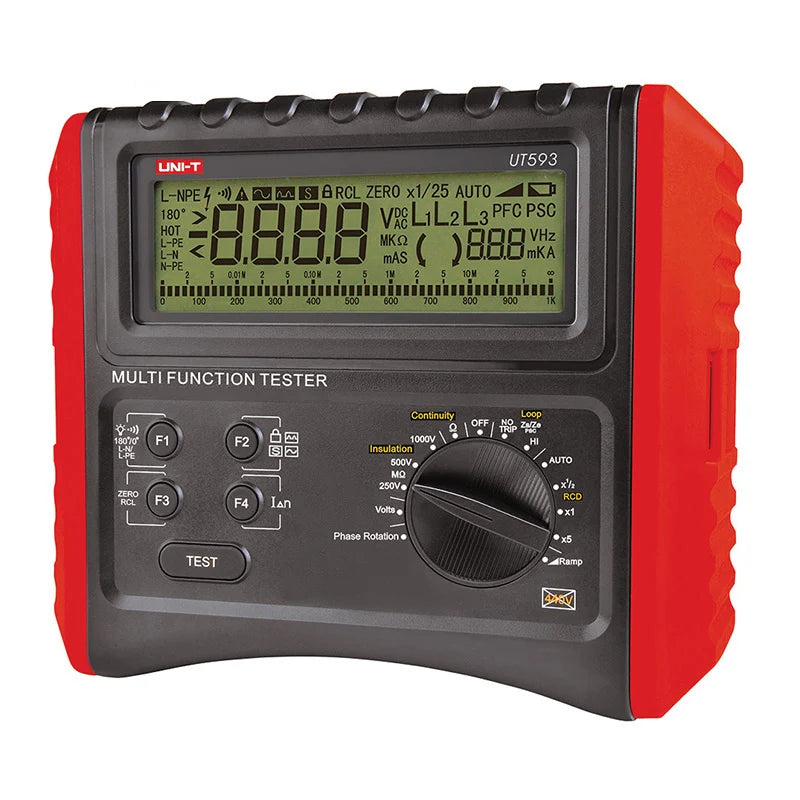

- prehľadný displej: veľký podsvietený LCD displej (125 x 37 mm) s duálnym zobrazením nameraných hodnôt
- podsvietenie: biele podsvietenie pre lepšiu viditeľnosť
- displej zobrazuje: prevádzkové režimy, hodnoty, jednotky a symboly

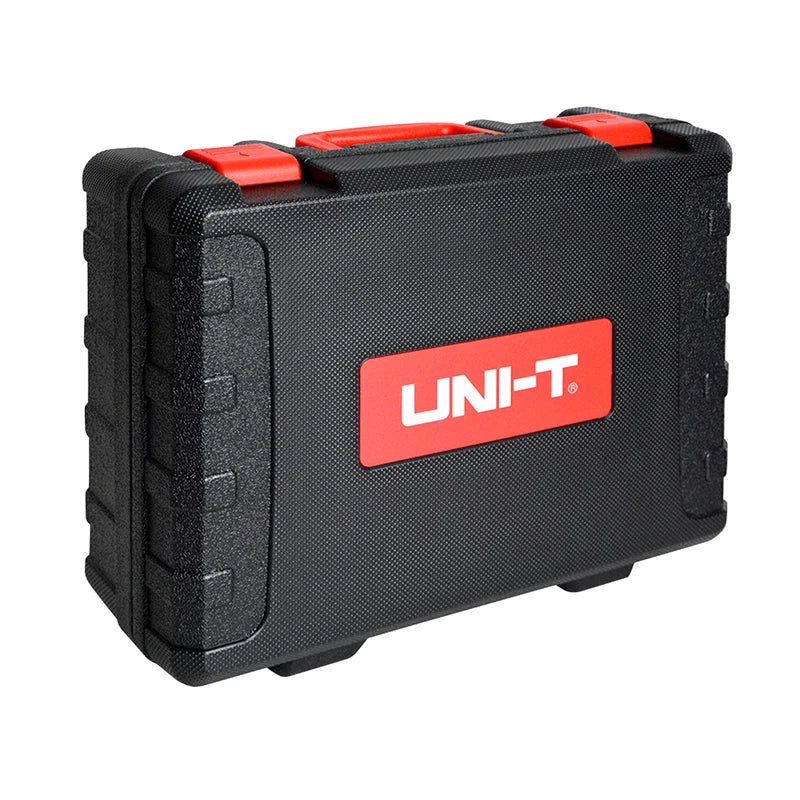

- robustná konštrukcia: odolný kryt s ochranným puzdrom prispôsobený pre prácu v teréne
- certifikácia: CE, zaručujúca súlad s bezpečnostnými normami
- maximálny rozsah zobrazenia: LCD displej: 9999 číslic s analógovým stĺpcom pre podrobné odčítanie
- test izolačného odporu: test izolačného odporu 250 V~1000 V DC
- test kontinuity zemného odporu: test 200 mA na kontinuitu zemného odporu
- test impedancie slučky/PFC/PSC: komplexné testovanie impedancie slučky a potenciálnych porúch/prúdu
- funkcia uzamknutia špecifických testovacích parametrov
- test doby vypnutia prúdového chrániča: meria dobu vypnutia prúdového chrániča s ukladaním údajov jedným tlačidlom
- testovacie režimy: režimy plnej/polovlnnej vlny a odpočítavanie (30 s) pre väčšiu flexibilitu
- možnosť zmeny fázového uhla 0°/180° na detekciu najrýchlejšieho času vypnutia chráničov
- test vypínacieho prúdu: meria dobu vypnutia prúdového chrániča X2 a spúšťací prúd prúdového chrániča
- test fázového poradia a chýbajúcej fázy: zabezpečuje správne zapojenie fáz
- automatická kontrola a testovanie napätia AC/DC
- kontrola pripojenia: zobrazenie stavu pripojenia v reálnom čase
- automatické vypnutie: šetrí batériu vďaka funkcii automatického vypnutia
- nepostrádateľný pomocník každého revízneho technika


Technické parametre:

Meranie izolačného odporu:
- menovité skúšobné napätie pri prázdnom stave: 250 V ±10 % alebo 500 V ±10 % alebo 1000 V ±10 %
- merací rozsah: 0,05 až 250 M?, alebo 0,05 až 500 M?, alebo 0,05 až 1000 M?
- menovitý merací prúd pri zaťažení 250 k?, 500 k? alebo 1 M?: 0,9 mA až 1,1 mA
- skratový prúd: <1,8 mA
- presnosť merania v rozsahu 0,05 M? až 1 000 M?: ±(5 % + 5)

- rozsah testu spojitosti s nízkym odporom 0,00 ? ~ 199 ? ±(2 % + 5)
- testovací prúd 0,00 ~ 2 ?: >200 mA ?

Impedancia vedenia (?):
- meracie rozsahy: 0,01 ? až 2000 ?
- presnosť: ±(5 % + 5)
- prevádzkové napätie (frekvencia): 230 V (45 Hz až 65 Hz)
- merací prúd: 20 A
- PFC test: 0 kA až 26 kA

Impedancia slučky (?):
- meracie rozsahy: 0,01 ? až 2000 ?
- presnosť: ±(5 % + 5)
- prevádzkové napätie (frekvencia): 195 V až 253 V (45 Hz až 65 Hz)
- merací prúd: 20 A
- test PFC: 0 kA až 26 kA

Impedancia slučky bez vypínacieho mechanizmu (?):
- meracie rozsahy: 1,00 ? až 2000 ?
- presnosť: ±(5 % + 5)
- prevádzkové napätie (frekvencia): 195 V až 253 V (45 Hz až 65 Hz)
- merací prúd: 15 mA
- Test PFC: 0 kA až 26 kA

Meranie prúdových chráničov:
- meracie napätie: 195 V až 253 V ±10 %, frekvencia 45 Hz až 65 Hz
- voľba meracieho prúdu I: 10 mA / 30 mA / 100 mA / 300 mA / 500 mA
- presnosť meracieho prúdu pri napätí AC 220 V: ± (10 % + 2)
- rozsah merania času pri prúde 1*I, ?n: 0 až 2000 ms
- rozsah merania času pri prúde 1*I, ?n: 0 až 500 ms (s funkciou odpočtu)
- rozsah merania času pri prúde 1*I, ?n: 0 až 300 ms
- rozsah merania času pri prúde 2*I, ?n: NE
- rozsah merania času pri prúde 2*I, ?n: NE
- rozsah merania času pri prúde 5*I, ?n: 0 až 40 ms
- presnosť merania času: ±(5 % + 5)

Meranie poradia fáz:
- pre napätie: trojfázové striedavé 100 V až 440 V / 45 až 65 Hz
- poradie fáz: L1 › L2 › L3 – otáčanie dopredu; L1 › L2 › L3 – otáčanie dozadu
- pokles napätia na fáze: pokles na fáze L1, L2 alebo L3 sa zobrazí na LCD displeji

Test RCD (prúdové ochrany): menovité prúdy: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA (±10 %)

Meranie striedavého a jednosmerného napätia (AC a DCV)
- rozsah merania jednosmerného napätia: 0 až ±440 V
- rozsah merania striedavého napätia: 0 až 440 V (50/60 Hz) <10 V: iba informatívne
- rozlíšenie: 1 V
- presnosť merania: ±(2 % + 3)

Rozsah merania frekvencie:
- rozsah merania: 20 Hz až 100 Hz
- rozlíšenie: 1 Hz
- presnosť merania: iba orientačná

- napájanie: 6 ks batérií AA 1,5 V
- rozmery LCD displeja: 125 × 37 mm
- farba prístroja: červená a sivá
- hmotnosť: 1 kg (vrátane batérií)
- rozmery prístroja: 210 × 90 × 175 mm

Výrobca: UNI-TREND
www.uni-t.cz
