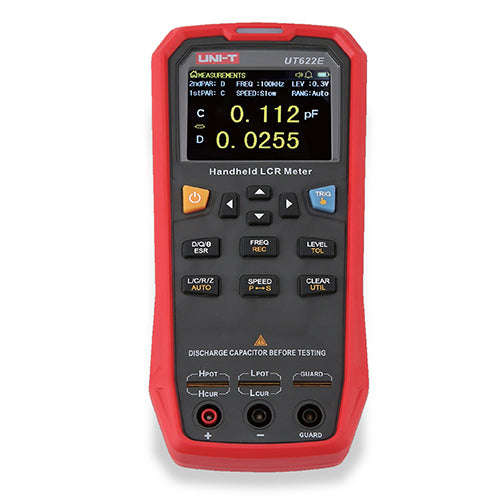

Multimeter LRC UNI-T UT622E

Na tento výrobok poskytujeme 3-ročnú záruku.

Prístroj UT622E LRC je ručný merací prístroj na meranie komponentov – cievok (indukčnosti), rezistorov (odporu) a kondenzátorov (kapacity), celkovej impedancie Z a odporu DCR voči jednosmernému prúdu a ich sekundárnych vlastností: D (faktor strát), Q (faktor kvality), ? (fázový uhol v stupňoch), ? (fázový uhol v radiánoch) a ESR (ekvivalentný sériový alebo paralelný odpor). Parametre súčiastok sa merajú striedavým napätím s voliteľnou frekvenciou 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz a voliteľnou amplitúdou 0,1 Vrms, 0,3 Vrms, 1,0 Vrms pri výstupnej impedancii zdroja signálu 100 ?. Prístroj UT622E má na rozdiel od prístroja UT622A možnosť merania aj jednosmerným napätím 1,0 V. Najvyššia presnosť merania je 0,1 %.
Prístroj má intuitívny TFT LCD displej s uhlopriečkou 2,8 palca a nastaviteľným jasom podsvietenia v desiatich stupňoch, zabudovanú vysokokapacitnú Li-Pol batériu s kapacitou 1800 mAh a konektor miniUSB na nabíjanie a prenos dát do počítača. Maximálna hodnota na displeji pri meraní primárnych parametrov je 99999 a minimálna hodnota pri meraní sekundárnych parametrov je 0,0001. Režim merania – jednorazové meranie spúšťané tlačidlom TRI alebo príkazom z PC; alebo nepretržité meranie s nastaviteľnou rýchlosťou spúšťania merania 20x/s, 5x/s, 2x/s. Konfigurácia terminálov 4+1n (UTR-L100k-H) alebo 2+1 (po dokúpení testovacích káblov UTR-002 s krokosvorkami).
Vďaka svojej technologickej vyspelosti je prístroj vhodný aj na profesionálne použitie – v spojení s počítačom (PC) vytvára pracovisko na triedenie súčiastok podľa zadaných tolerancií parametrov a je využiteľný vo výrobných linkách, laboratóriách atď.


Parametre produktu: - ručný RLC merač primárnych a sekundárnych parametrov súčiastok - veľký podsvietený, intuitívny displej TFT LCD, 10 stupňov jasu - rozsah displeja je maximálne 99999
- najvyššia presnosť 0,1 % - možnosť výberu súčiastok podľa zadaných tolerancií - meranie striedavým napätím 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- voliteľná amplitúda striedavého napätia 0,1 Vrms, 0,3 Vrms, 1,0 V rms - možnosť merania DCR jednosmerným napätím 1,0 V
- voľba ekvivalentného režimu (pre Z < 100 ? sériový, pre Z > 10 k? paralelný) - automatická identifikácia súčiastky - zabudovaná vysokokapacitná Li-Pol batéria: 1800 mAh
- napájanie + nabíjanie: adaptér DC 5 V ±0,25 V, >1 A - prevádzka na jedno nabitie akumulátora: typicky 8 hodín - funkcie v režime záznamu a štatistiky údajov: AVG, MAX, MIN - zvukový signál pri stlačení tlačidiel: áno, možno vypnúť / zapnúť - možnosť uzamknutia tlačidiel: áno
- automatické vypnutie: áno po 5, 15, 30, 60 minútach alebo vypnuté - dátové rozhranie: mini USB - rýchlosť prenosu dát do PC: 9600/19200/38400 baudov - akustický a optický alarm pri porovnaní výsledkov s toleranciami: vypnutý, vyhovuje, nevyhovuje - výber zvukového alarmu: krátke pípnutie, dlhé pípnutie, dve krátke pípnutia - vynulovanie testeru pri otvorenom alebo skratovanom obvode: áno - nastavenie hodnoty tolerancie od nominálnej hodnoty: 1 % až 20 %, predvolené 5 %
- počítanie súčiastok: všetky, vyhovujúce, nevyhovujúce Technické parametre : - Rozsah merania primárnych parametrov impedancie :
typ // rozsah zobrazenia // minimálne rozlíšenie v rozsahu indukčnosť L // 0,001 µH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH
kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
odpor R // 0,0001 ? až 99,999 M? // 0,0001 ? celková impedancia Z // 0,0001 ? až 99,999 M? // 0,0001 ?
odpor pri jednosmernom prúde DCR // 0,1 m? až 999,99 k? // 0,1 m? - Rozsah merania sekundárnych parametrov impedancie:
typ // rozsah zobrazenia // minimálne rozlíšenie v rozsahu faktor strát D // 0,0001 až 9,9999 // 0,0001
faktor kvality Q // 0,0001 až 99999 // 0,0001 fázový uhol v stupňoch ? deg // -179,9° až 179,99° // 0,01°
fázový uhol v radiánoch ? rad // -3,142 rad až 3,1416 rad // 0,001 rad
ekvivalentný odpor ESR // 0,01 m? až 999,99 ? // 0,01 m?


- displej: podsvietený TFT LCD displej s uhlopriečkou 2,8" - rozsah displeja: maximálne 99999
- presnosť: najlepšia 0,1 % - výber súčiastok podľa nastavenej tolerancie: áno - meranie v režime DCR: jednosmerným napätím 1,0 V - meranie striedavým napätím: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - amplitúda meracieho napätia: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms - prenos údajov do PC: áno, po inštalácii softvéru do PC - napájanie: Li-Pol akumulátor 1800 mAh a (alebo) adaptér DC 5 V ±0,25 V, >1 A - automatická správa nabíjania: aj pri vypnutom prístroji - nabíjacie a dátové rozhranie: mini USB - prevádzkové prostredie: teplota 5 až 35 °C, vlhkosť ? 80 % - hmotnosť bez batérií: 305 g - rozmery výrobku (V x Š x H): 190 x 90 x 44 mm - rozmery balenia: 225 x 220 x 63 mm
- certifikácia bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013


Obsah individuálneho balenia: - prístroj UT622E: 1 ks - USB kábel: 1 ks - štvorpólové testovacie káble UTR-L100k-H: 1 ks
- pozlátená skratovacia doska UTR-001: 1 ks - návod na použitie: 1 ks VÝROBCA: UNI-TREND www.uni-t.cz
