Nabíjačka Li-Ion článku 1A s ochranou, modul s IO TP4056 (micro USB)

Nabíjací modul Li-Ion - nabíjací prúd až 1A (nastaviteľný 130mA–1A zmenou odporu Rprog), napájanie cez Micro USB, nabíjacie napätie 4,2V, rekondičné nabíjanie prúdom 130mA pri napätí článku pod 2,9V, ochrana proti nadmernému vybitiu (odpojenie pod 2,4V, opätovné pripojenie pri 3V), nadprúdová a skratová ochrana, LED indikácia stavu (červená = nabíjanie, modrá = nabité), vhodný pre 1–2 Li-Ion články 3,6V

Zobraziť celý popis
Bude naskladnené
Predpokladaná expedícia: 10.10.2026 u nás
€0,63 €0,51 bez DPH
TIPA  |  SKU: 09830149  |  Čiarový kód: 8595563728918
Prihláste sa pre ceny bez DPH

Popis produktu

Nabíjačka je určená pre nabíjanie 1–2 lítiových článkov s napätím 3,6V konštantným prúdom 1A až do napätia 4,2V, ktoré potom udržuje na póloch článku.


Parametre produktu:

- nabíjanie konštantným prúdom. Zmenou odporu Rprog-viď. Datasheet je možné prúd meniť v rozsahu 130mA-1A
- ukončenie nabíjania po dosiahnutí svorkového napätia článku 4,2V
- rekondičné nabíjanie prúdom 130mA v prípade, že úroveň svorkového napätia článku je <2,9V. Po dosiahnutí tohto napätia modul nabíja menovitým prúdom až do 1A
- optická kontrola stavu nabitia. Červená LED signalizuje nabíjanie, modrá LED ukončenie nabíjania
- ochrana proti nadmernému vybitiu. Pri vybíjaní odpojí článok od spotrebiča pri svorkovom napätí <2,4V a opäť ho pripojí pri dosiahnutí Ubat>3V. Nabíjanie takto vybitého článku je možné
- nadprúdová a skratová ochrana pri vybíjacom prúde >3A

Technické parametre:

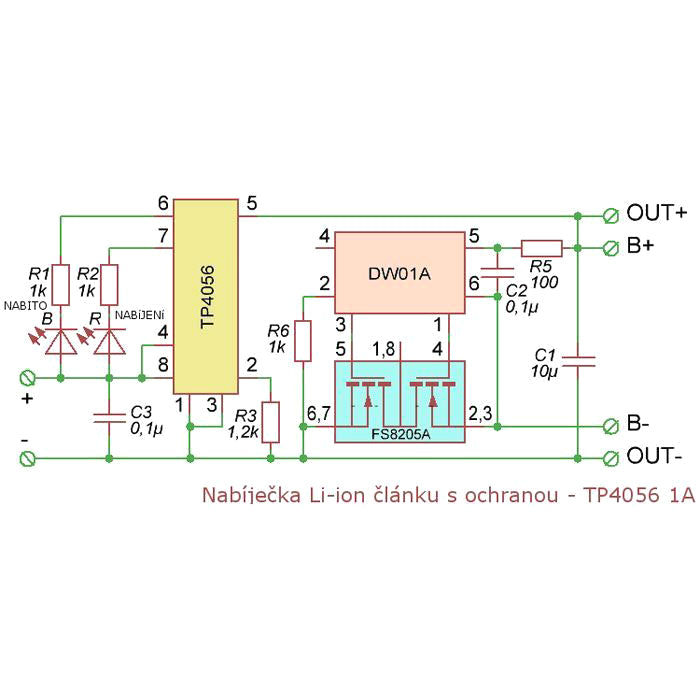

- IO TP0456 + DW01A, MOSFET FS8205A
- metóda nabíjania: CC/CV
- vstupné napätie: 4,5–6V
- vstupný konektor: micro USB
- nabíjací prúd 1A (zmenou odporu je možné nastaviť 130mA-1A)
- koniec nabíjania: 4,2V
- rekondičné nabíjanie pri <2,9V
- ochrana proti nadmernému vybitiu, nadmernému prúdu a skratu
- rozmery 17×28mm/1,6g

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
