Solárny regulátor MPPT Lumiax MT1550EU, 12V/10A
Solárny MPPT regulátor - systémové napätie 12V, nabíjací prúd 10A, maximálny výkon FV panela 130W, maximálne vstupné napätie PV 45V, minimálne vstupné napätie PV 15,8V, určený pre panely generujúce 16–18V pri plnej záťaži, interný menič optimalizuje V-A charakteristiku pre maximálnu výťažnosť energie, vyššia účinnosť oproti regulátorom PWM, kompatibilný s olovenými batériami AGM a GEL, model MT1050EU
Nie je na sklade
Bežná cena
€37,55
€30,53
bez DPH
Jednotková cena
/
Nedostupné
LUMIAX | SKU:
04280240
Popis produktu
MPPT regulátor 10A pre olovené batérie so systémovým napätím 12V a pre FV panely s max. výkonom 130W s max. vstupným napätím 45V a min.vstupným napätím 15,8V. Primárne je určený pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16–18V.
Stručný popis regulátorov MPPT:
Regulátory MPPT upravujú pomocou vnútorného meniča V-A charakteristiku zdroja prúdu-solárneho panelutaku, aby bola optimálna pre nabíjanie batérie. Dokážu teda využiť energiu zo solárnych panelov lepšie ako regulátory PWM, ktoré regulujú nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd na nabíjanie batérie. Napríklad 18V/5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

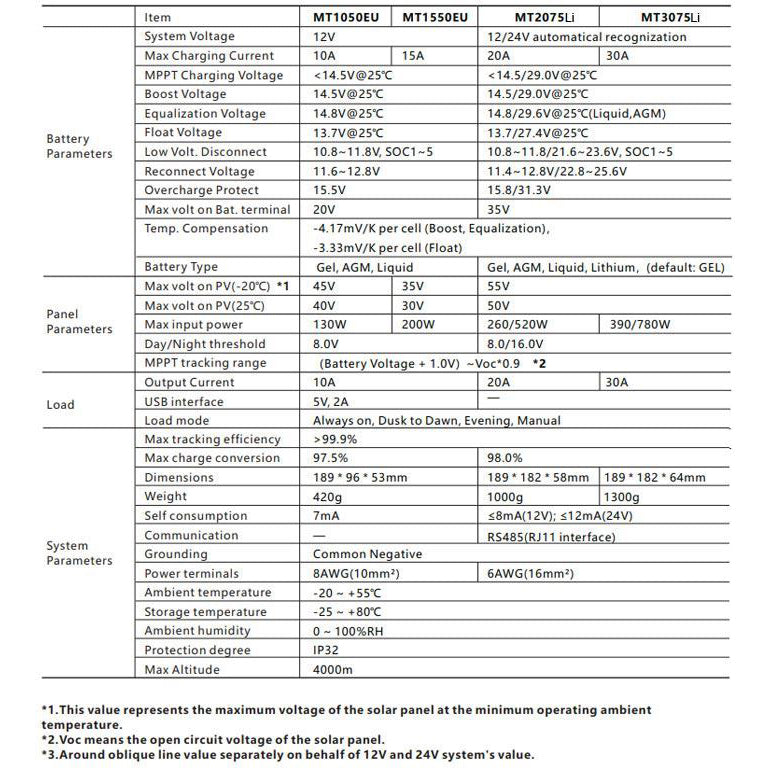

Technické parametre:
- systémové napätie 12 V
- max. výkon FV panelov: 130 W pre maximálne využitie regulátora. Pri použití výkonnejšieho panelu nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
- max. výstupné napätie FV panelu: 45 V
- min.výstupné napätie FV panelu: 15,8 V – overené vlastným meraním
- max. nabíjací prúd: 10 A
- vlastná spotreba: 7 mA
- 4 stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize)
- CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
- CV-boost = nabíjanie po dobu 1–2 hod po dosiahnutí svorkového napätia 14–15 V (nastaviteľné)
- CV-equalize= nabíjanie zvýšeným napätím na premiešanie tekutého elektrolytu-voliteľné len pre batérie s tekutým elektrolytom
- CV-float = nabíjanie udržiavacím napätím 13,5–13,8 V (nastaviteľné)
- voľba typu Pb batérie: S tekutým dielektrikom, AGM, AGM GEL
- nevhodný pre Li-Ion, LiFePO4 alebo Li-Pol batérie
- odpojenie záťaže pri napätí batérie 10,8–11,8V – nastaviteľné
- LCD displej pre nastavenie a sledovanie prevádzkových parametrov
- 2× rozhranie USB
- teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal - 3,33mV/K na bunku pri nabíjaní float (udržiavacia)
- protokol Modbus založený na rozhraní RS-485 maximalizujúce možnosti komunikácie.
- krytie IP32
- prevádzková teplota: –25°C~55°C
- rozmery: 189 × 96 × 53 mm
- hmotnodsť: 0,42 kg
