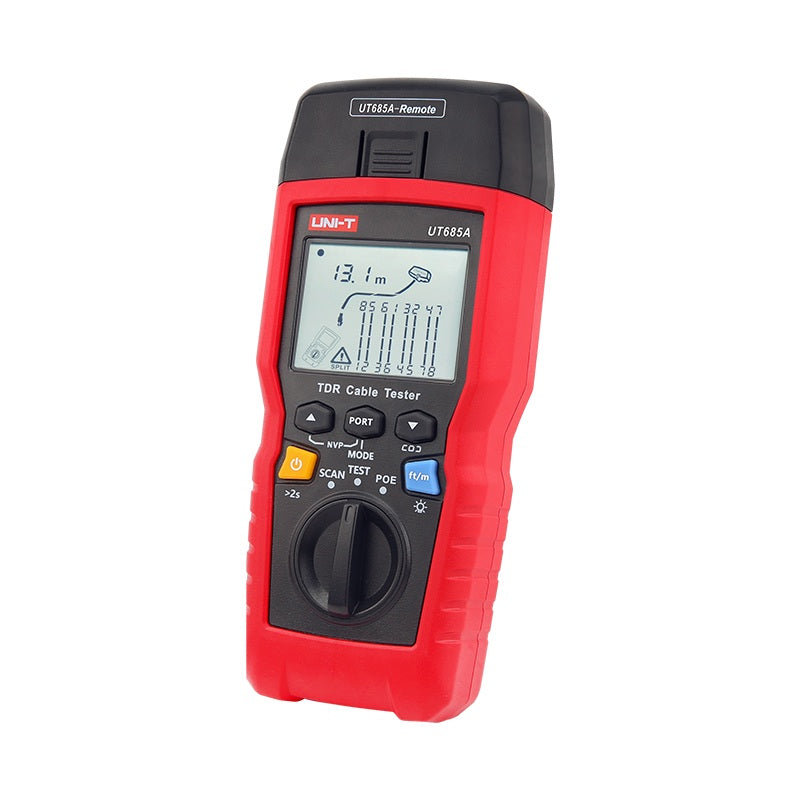

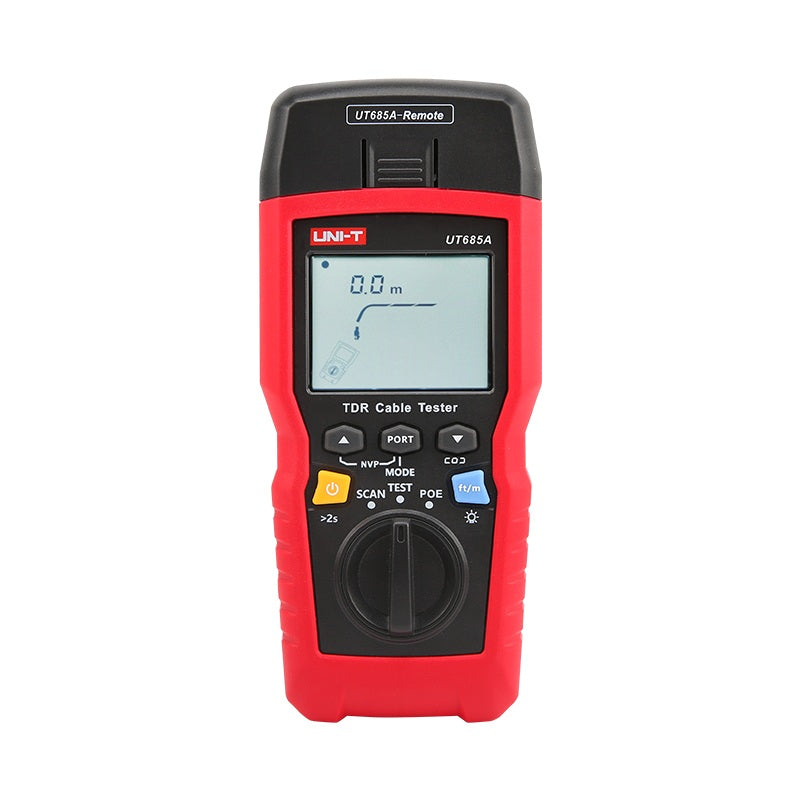

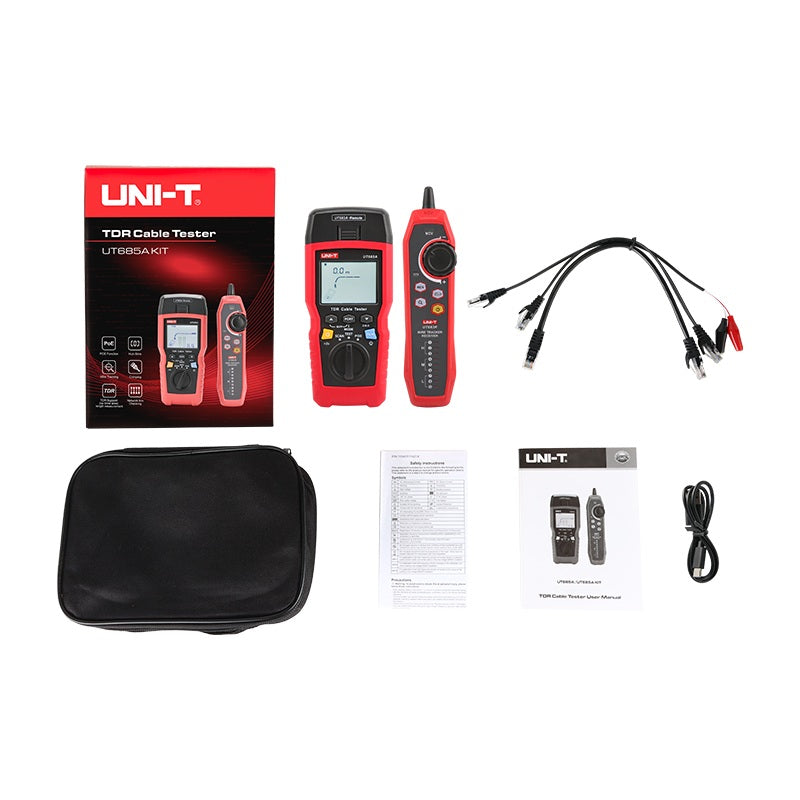

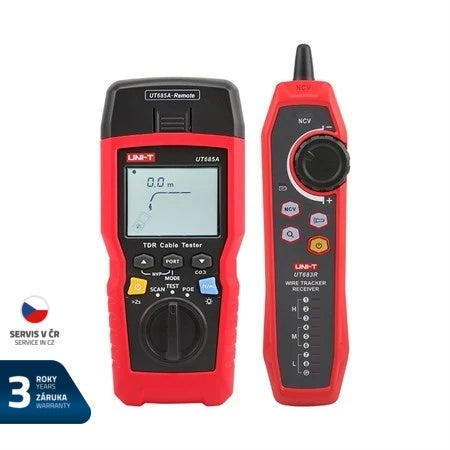

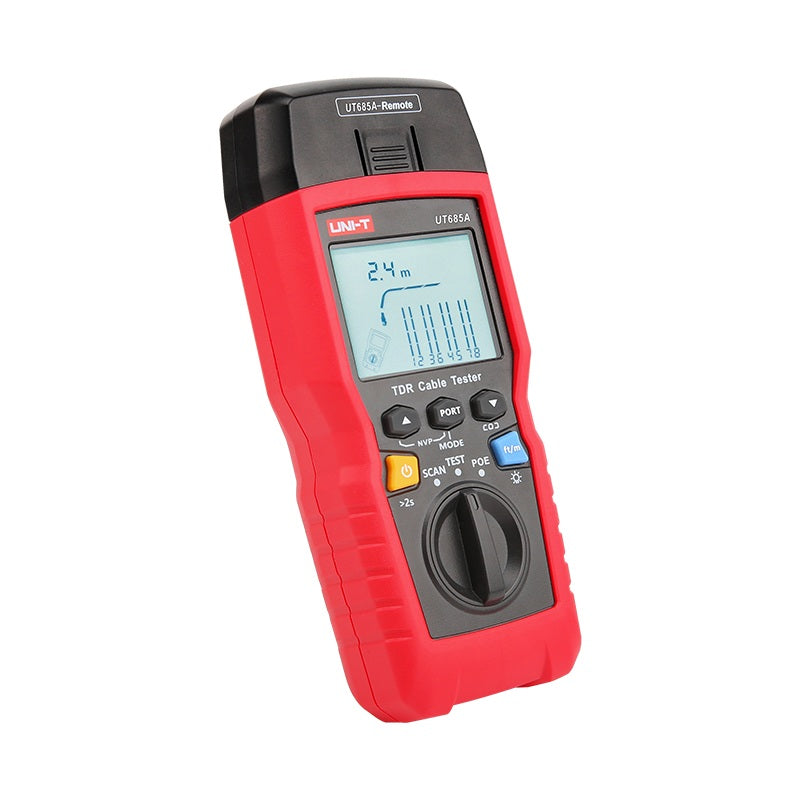

Tester káblov UNI-T UT685A KIT

Na tento výrobok poskytujeme 3-ročnú záruku.

Tester káblov UT685B KIT je ručný TDR tester káblov, univerzálny nástroj na lokalizáciu porúch a vykonávanie rýchlych testov zapojenia/krimpovania káblov (CAT 5, CAT 6, UTP, FTP a SSTP s detekciou POE), ktorý sa používa na detekciu a diagnostiku stavu zapojenia krútených párov, detekciu sieťových služieb, skratov/prerušov v sieťovej kabeláži, rozdelenie párov, nesprávne zapojenie atď. Možno ho použiť aj na zistenie, či je v sieťovej kabeláži prívod PoE (modul POE) a aký je štandard PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovke je možné súčasne zobraziť mapu vodičov, dĺžku kábla, miesto prerušenia obvodu a ďalšie informácie. Tester káblov sa vyznačuje presnosťou, jednoduchou obsluhou a prehľadným zobrazením, čo z neho robí ideálny nástroj na údržbu sieťovej komunikácie,
Posuňte diagnostiku sieťovej infraštruktúry na profesionálnu úroveň s ručným testerom UNI-T UT685A. Tento špičkový nástroj využíva pokročilú technológiu TDR (Time Domain Reflectometry), ktorá umožňuje nielen presné meranie dĺžky káblov, ale aj bleskovú lokalizáciu porúch v medených rozvodoch.
Nech už spravujete siete typu CAT 5E alebo CAT 6, 6A, stane sa vaším nepostrádateľným partnerom. Dokáže v reálnom čase detekovať poškodenie kábla, chyby v zapojení alebo prítomnosť napájania PoE (Power over Ethernet). Vďaka intuitívnemu ovládaniu a prehľadnému podsvietenému displeju získate okamžitý prehľad o stave kabeláže, čo výrazne skráti čas potrebný na údržbu a opravy


Parametre produktu:

- univerzálnosť: podporuje širokú škálu káblov vrátane krútených dvojžilových káblov UTP, FTP aj SSTP
- Mapovanie zapojenia: detekcia polarity, varovanie pred nebezpečným napätím (>10 V), rozhranie na lisovanie/mapovanie, prijímač RJ45
- presná diagnostika porúch: okamžite identifikuje skraty, prerušené obvody (open circuits) aj prehodené páry
- inteligentná detekcia PoE: automaticky rozpozná prítomnosť napájania a určí štandard PoE (802.3af/at/bt)
- vizuálna lokalizácia: na stupnici zobrazuje približnú polohu poruchy pre jednoduchšiu opravu
- technológia TDR
- funkcia Port Flashing: pomáha rýchlo nájsť príslušný port na aktívnom prepínači vďaka blikaniu kontrolky
- testovanie NCV

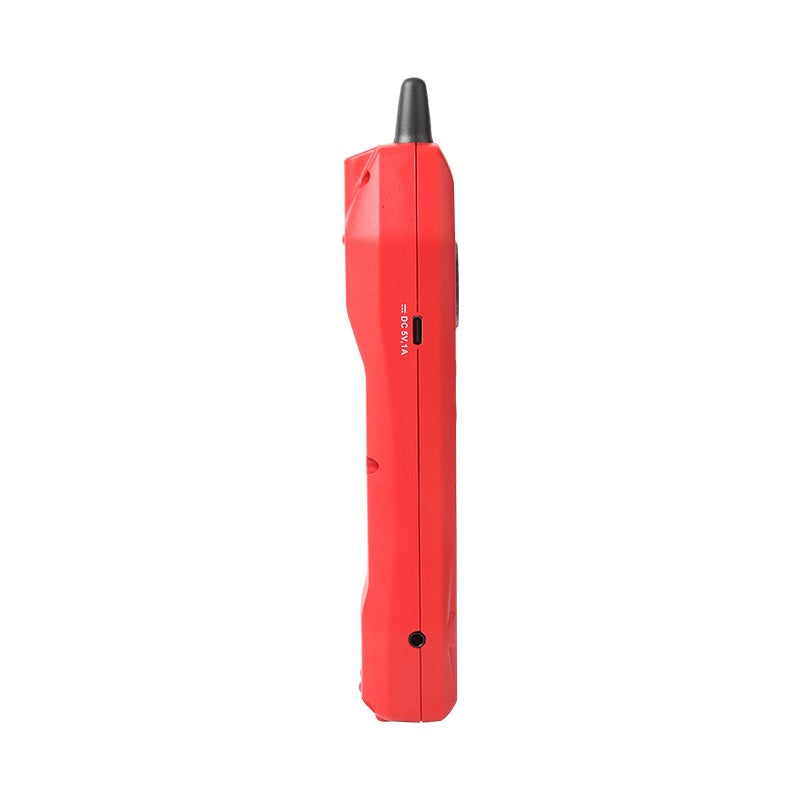

- nabíjací port typu C
- sledovanie vodičov: RJ11 3000 m a RJ45 1000 m



Technické parametre:

Testovaný typ kábla:
1. kábel s krútenou dvojlinkou CAT5/CAT6
2. UTP (neštítovaný kábel),
3. FTP (kábel štítovaný hliníkovou fóliou);
4. SSTP (dvojito štítovaný sieťový kábel);

Mapovanie zapojenia:
- testovanie vodičov pod napätím:
1. detekcia polarity;
2. varovanie pred nebezpečným napätím (>10 V)
- mapovanie zapojenia 1:1

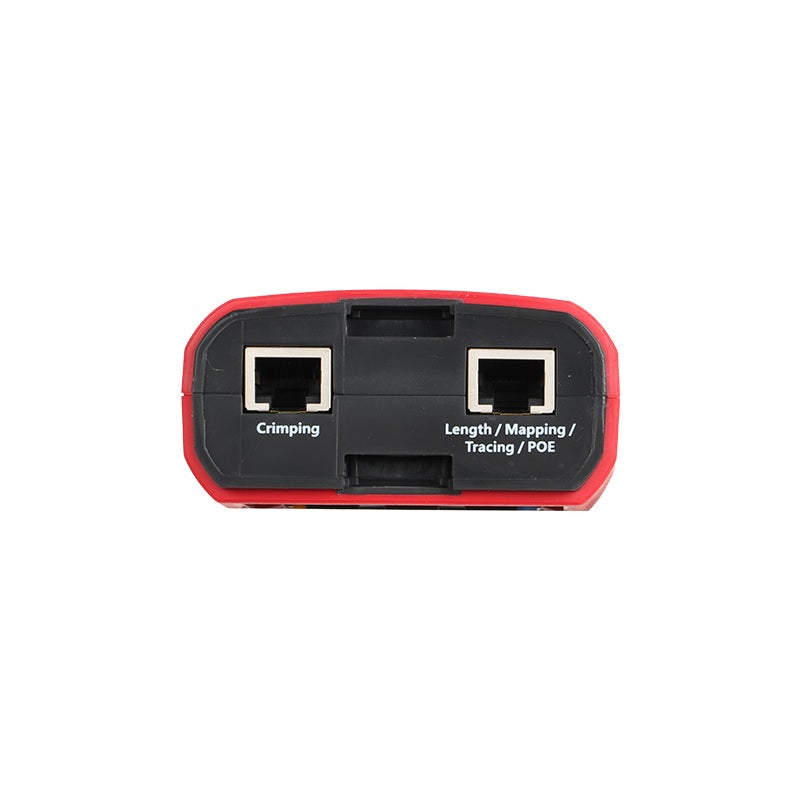

1. lisovacie/mapovacie rozhranie

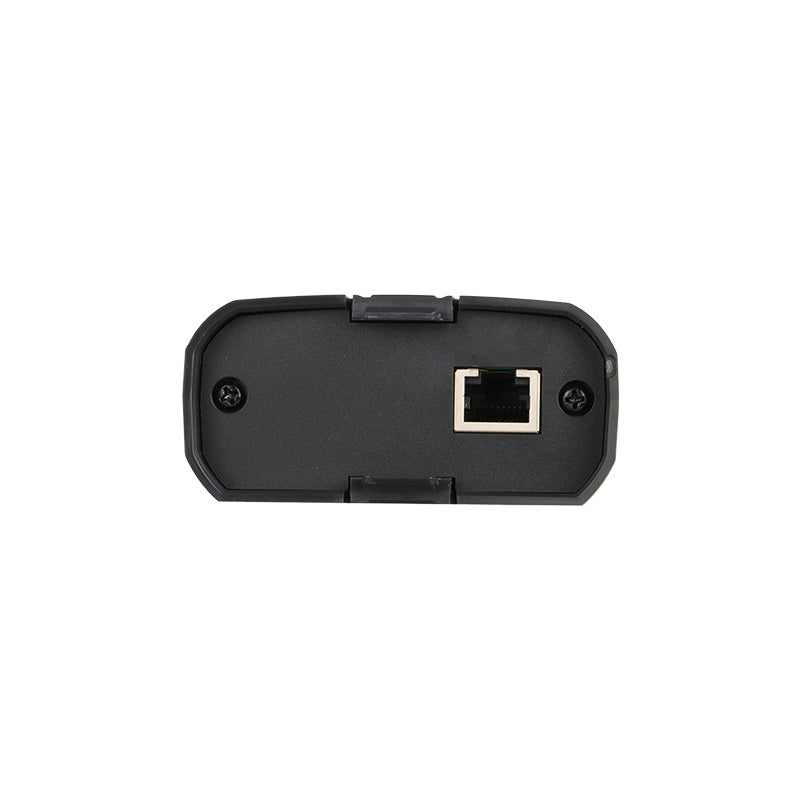

2. prijímač RJ45

Test lisovania:
- typ testu: 8-žilový
- doba odozvy: ?1 s
- minimálna detekovateľná dĺžka: 10 cm

Testovanie dĺžky?:
- dĺžka vodiča s prerušeným obvodom: 2,5–300 m: s presnosťou 1 m
- presnosť: <20 m: ±1,6 m, 20–100 m: ±2,4 m, >100 m: ±4 %
- detekcia miesta skratu: identifikuje vzdialenosť poruchy

Testovanie POE:
- rozsah prevádzkového napätia: DC 5–60 V
- podporované štandardy: 802.3AF, 802.3AT, 802.3BT

Testovanie portov:
- spôsob indikácie: cez LCD
- detekcia plného / poloduplexného režimu
- typy prepínačov: 10 M / 100 M / 1000 M
- detekcia portov: kontroluje stav pripojenia ethernetového portu

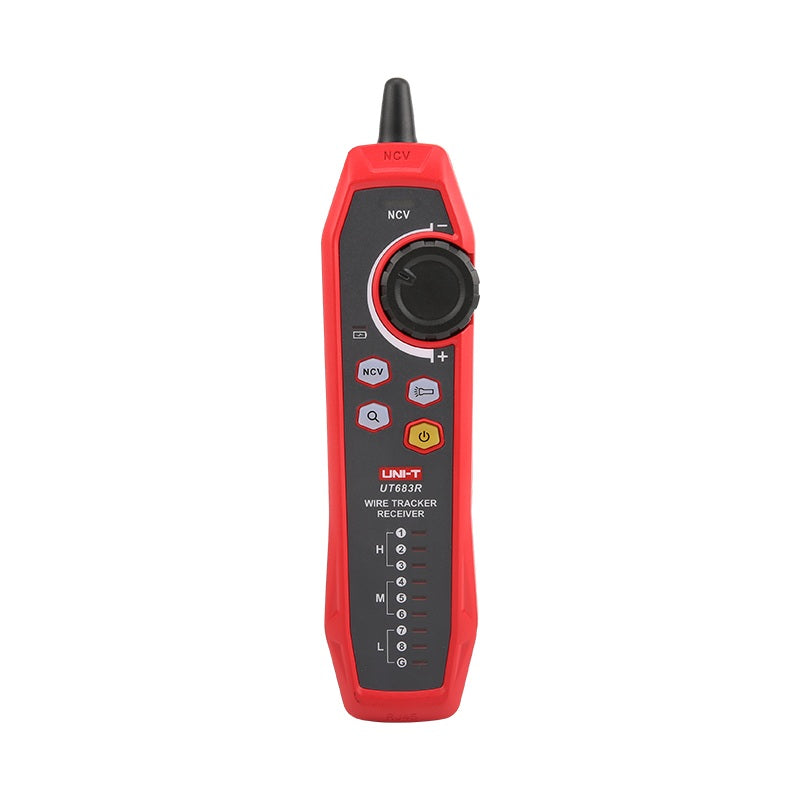

Sledovanie vedenia:
- merateľná dĺžka kábla (max.): RJ11 3000 m a RJ45 1000 m
- pracovná frekvencia: 125 kHz digitálne modulovaný signál (vysoká presnosť)
- variácie tónov: 2 typy
- režim trasovania: odolný voči rušeniu


Ďalšie parametre:
- 2,8-palcový podsvietený LCD displej
- ochrana vstupu: 70 V DC

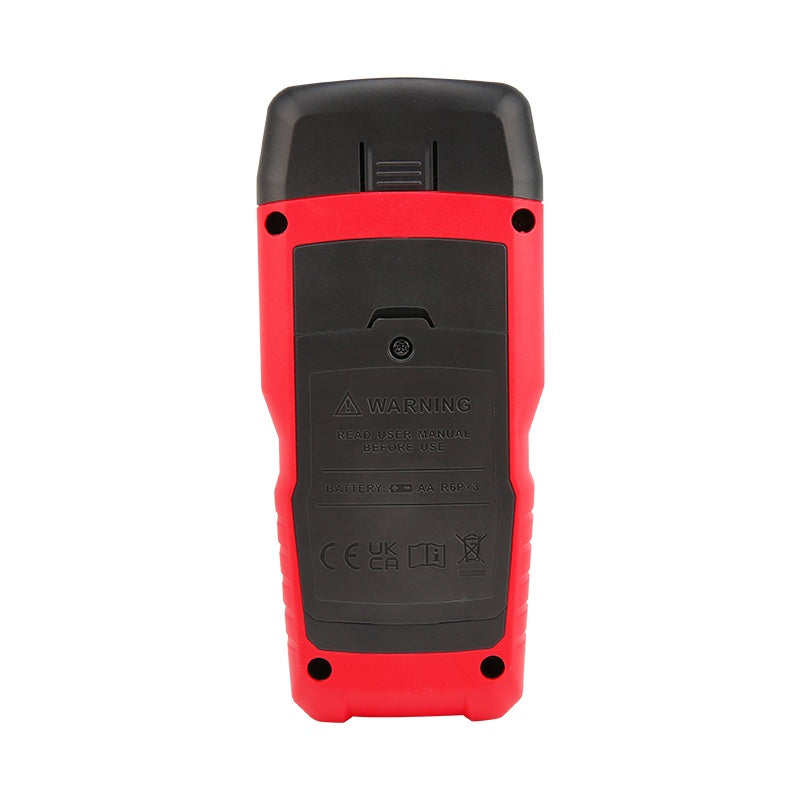

- napájanie: 3x 1,5 V AA alkalické batérie
- varovanie pred vybitím batérií
- automatické vypnutie: cca 10 minút
- test odolnosti proti pádu: 1 m
- rozmery testeru káblov TDR: 181 mm x 80 mm x 39 mm
- rozmery prijímača: 197 mm x 48 mm x 34 mm
- hmotnosť testeru káblov: 360 g
- hmotnosť prijímača: 127 g
- prevádzková teplota: 0~45 °C
- prevádzková vlhkosť: 20~75 % relatívnej vlhkosti
- skladovacia teplota: -20~60 °C
- skladovacia vlhkosť: 10~90 % relatívnej vlhkosti
