USB tester FNIRSI FNB-C2

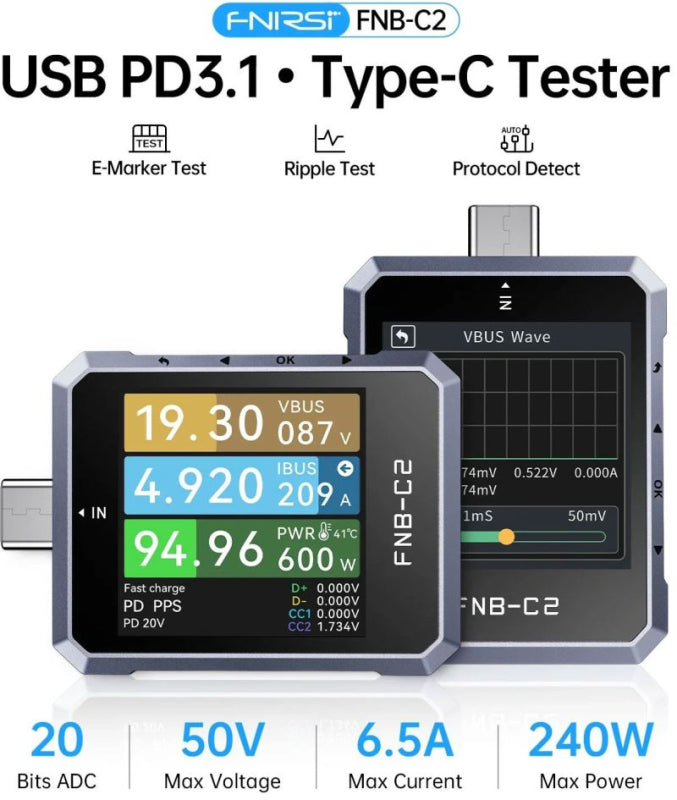

FNIRSI FNB-C2 je pokročilý tester napájania USB-C a detektor protokolov rýchleho nabíjania určený na meranie systémov s vysokým výkonom. Vyznačuje sa plnou podporou štandardu USB PD 3.1 (EPR) až do 240 W a je vybavený presným 20-bitovým ADC prevodníkom pre laboratórnu presnosť merania.


Parametre produktu: - čítanie čipov E-Marker: dokáže identifikovať čipy vo vnútri káblov USB-C, čím overí ich skutočnú kapacitu (napr. či kábel skutočne podporuje 100 W / 240 W alebo rýchly prenos dát)
- detekcia a spúšťanie protokolov: automaticky rozpoznáva a dokáže vynútiť širokú škálu štandardov, ako sú USB PD 3.1, UFCS, Qualcomm QC 2.0/3.0/4/5, Huawei FCP/SCP, Oppo VOOC a Vivo VFCP
- zaznamenávanie údajov (Data Logging): umožňuje ukladať kapacitu (Ah) a energiu (Wh) do viacerých pamäťových skupín a sledovať zvlnenie napätia (ripple) v reálnom čase
- pripojenie k PC: prostredníctvom vyhradeného HID portu je možné tester pripojiť k počítaču na podrobný export grafov a aktualizáciu firmvéru Popis hlavných obrazoviek (rozhranie):

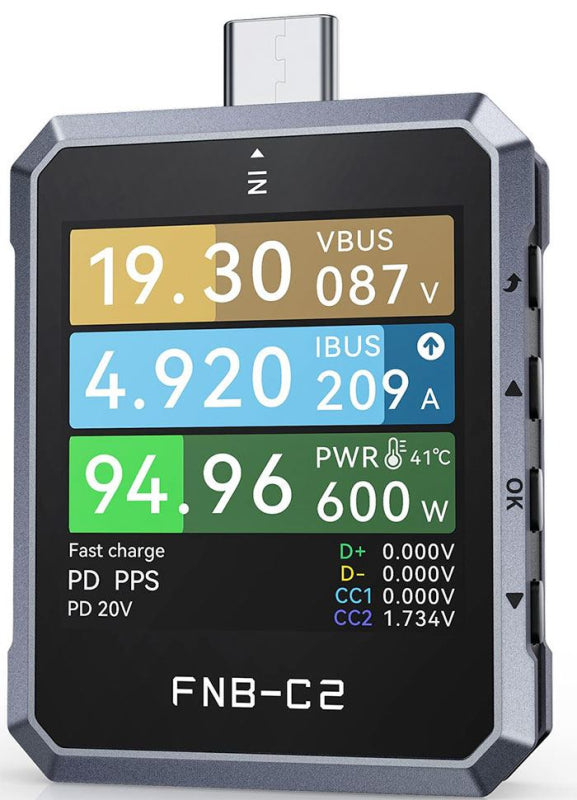

Postupným otáčaním kolieska na domovskej obrazovke prechádzate 5 hlavnými oknami: - základná meracie plocha: zobrazuje napätie (V), prúd (A) a výkon (W) s maximálnym 7-miestnym rozlíšením. Ďalej zobrazuje smer prúdu a teplotu testeru - okno so štatistikami: zobrazuje celkovú kapacitu (Ah), energiu (Wh) a čas merania. Dlhým stlačením kolieska môžete vybrať a vymazať konkrétnu pamäťovú skupinu (skupina 1–9)
- meranie signálnych vedení: zobrazuje napätie na vedeniach D+/D- a CC1/CC2. Na základe týchto hodnôt tester automaticky odhaduje aktuálne aktívny protokol rýchleho nabíjania
- grafické rozhranie: zobrazuje graf napätia a prúdu v reálnom čase. Krátkym stlačením kolieska zmeníte rýchlosť vzorkovania (časovú os)
- výpočet odporu kábla: slúži na meranie vnútorného odporu kábla metódou poklesu napätia (vyžaduje konštantné zaťaženie)

Základné ovládanie a navigácia: - otáčanie kolieska: prepínanie medzi hlavnými obrazovkami alebo pohyb v ponuke. - krátke stlačenie kolieska: potvrdenie voľby / vstup do podponuky / vynulovanie vybranej hodnoty.
- dlhé stlačenie kolieska: vstup do hlavných nastavení systému (System Settings). - tlačidlo Back (Späť): návrat o krok späť alebo ukončenie funkcie spúšťača (triggeru). Technické parametre:

Merané hodnoty dosahujú vysokého rozlíšenia na 7-miestnom displeji - napätie (VBUS): 4 až 50 V (rozlíšenie 0,000001 V, presnosť ±0,2 ‰ + 2 číslice)
- prúd: 0 až 6,5 A (rozlíšenie 0,000001 A, presnosť ±0,5 ‰ + 2 číslice) - výkon: max. 240 W (rozlíšenie 0,000001 W)
- signálne linky: meranie napätia D+/D- a CC1/CC2 (0 až 3,3 V)
- displej: IPS TFT LCD s uhlopriečkou 1,54" (240×240 px) a gravitačným senzorom pre automatické otáčanie obrazu.


Základné ovládanie a navigácia Otáčanie kolieska: Prepínanie medzi hlavnými obrazovkami alebo pohyb v ponuke. Krátke stlačenie kolieska: Potvrdenie voľby / vstup do podponuky / vynulovanie vybranej hodnoty.
Dlhé stlačenie kolieska: Vstup do hlavných nastavení systému (System Settings). Tlačidlo Back (Späť): Návrat o krok späť alebo ukončenie funkcie spúšťača (triggeru). Návod na pokročilé funkcie:
1. Testovanie a detekcia protokolov (FastCharge Protocol) Otočte kolieskom na obrazovku merania signálnych vedení a stlačte ho. Zvoľte možnosť Auto Detection (Automatická detekcia). Tester začne postupne testovať rôzne protokoly (PD, QC, SCP atď.).
DÔLEŽITÉ UPOZORNENIE: Počas tohto testu tester mení napätie až na 20 V/28 V. Nikdy nemajte na výstupe pripojený mobilný telefón ani iné koncové zariadenie! Hrozí ich poškodenie.
2. Ručné spustenie protokolu (Trigger Mode) V ponuke rýchleho nabíjania vyberte konkrétny protokol (napr. PD Trigger alebo QC3.0 Trigger). Pomocou otočného kolieska môžete ručne zvyšovať napätie (napr. nastaviť 9 V, 12 V, 20 V) na testovanie napájacích adaptérov a powerbank. Pre bezpečné ukončenie režimu stlačte tlačidlo Back
3. Čítanie čipov E-Marker z káblov Pripojte napájací adaptér do vstupu testeru (USB-C IN). Druhý koniec kábla pripojte do vyhradeného portu testeru alebo prejdite do menu Cable Info -> E-Marker Reader.Tester prečíta zo čipu špecifikácie kábla a zobrazí maximálny podporovaný prúd (napr. 5 A), výkon (100 W / 240 W) a rýchlosť prenosu dát (USB 2.0 / USB 3.2).
Pripojenie k PC a aktualizácia firmvéru Na hornej strane testeru sa nachádza samostatný port označený ako PC / HID. Tento port prepojte pomocou kábla micro-USB alebo USB-C s počítačom (nepoužívajte hlavné napájacie porty testeru). Stiahnite si oficiálny softvér z webových stránok FNIRSI. V programe uvidíte podrobné grafy s vysokou vzorkovacou frekvenciou a možnosť exportu údajov do formátu CSV.
